Описание продукта и применение
Основное использование: Этот контроллер специально разработан для управления работой раздвижных дверей холодильных камер.

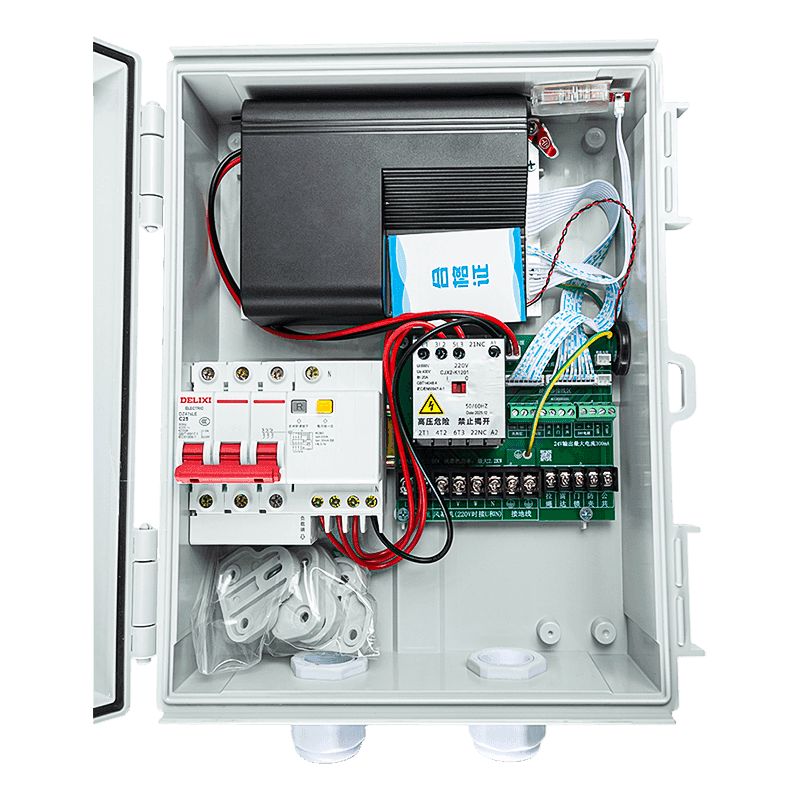

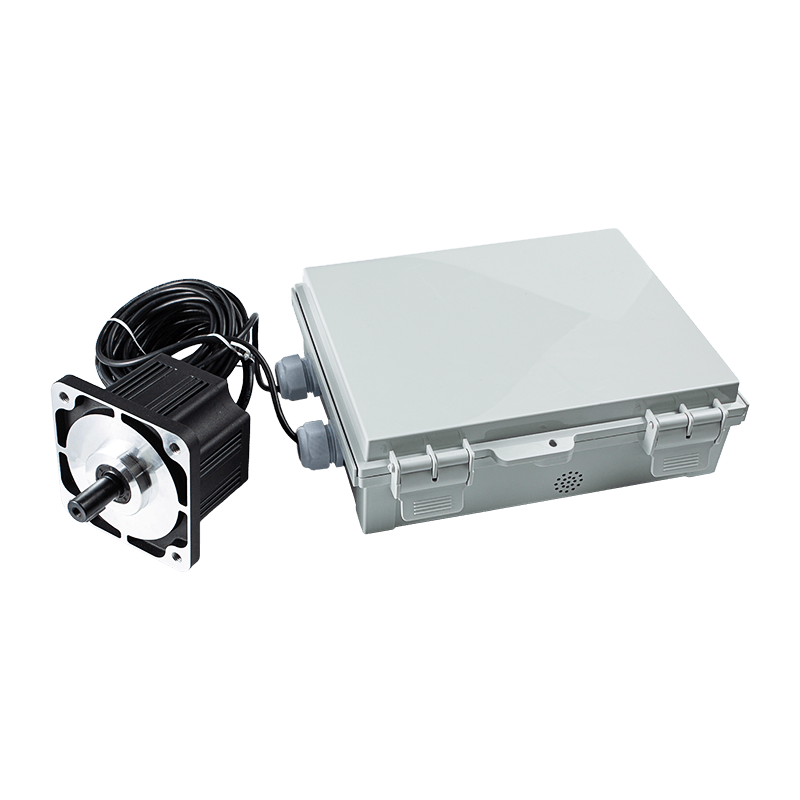

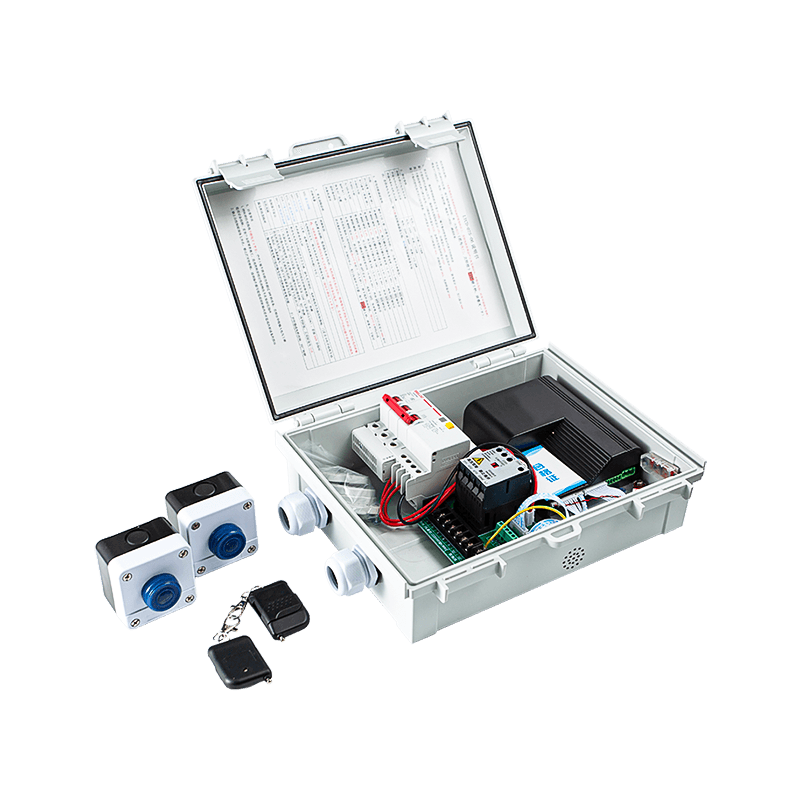

Компоненты системы: Система обычно включает в себя блок управления AIG-1500P-02Y, контроллер AIG-750L-06 (доступен в моделях с голосовым управлением или сенсорным экраном) и совместимый бесщеточный двигатель постоянного тока.
Целевая среда: совместимые двигатели предназначены для холодного хранения и рассчитаны на работу при температурах от -30°C до 60°C.
Ключевые особенности
Настраиваемая работа: пользователи могут регулировать широкий спектр параметров, включая скорость открытия/закрытия, крутящий момент и время задержки закрытия.
Расширенный мониторинг: система включает меню мониторинга (параметры N01–N24) для отслеживания данных в реальном времени, таких как выходная частота, ток, положение двери, записи неисправностей и общее время работы.
Интерфейс и индикаторы. На цифровом дисплее трубки используются определенные коды для обозначения статуса:
Режим ожидания: отображается «000».
Входные сигналы: идентифицирует такие источники, как пульты дистанционного управления (100), шнуры (200), радар (300) и датчики защиты от защемления (400).
Статус работы: Показывает, открывается ли дверь (001) или закрывается (002).
Встроенные периферийные устройства: контроллер управляет внешними компонентами, такими как нагревательные провода (до 1 кВт) и воздушные завесы (до 2,2 кВт).
Преимущества и функции безопасности
Защитные меры: система оснащена настройками крутящего момента и временем определения для предотвращения защемления, чтобы предотвратить несчастные случаи.
Примечание. Защита от защемления не активируется в пределах 20 см от полностью открытого или закрытого положения.
Надежность: двигатели имеют изоляцию класса B и влагозащищенные, что делает их пригодными для работы в средах с высокой влажностью, типичных для холодильных хранилищ.
Простота обслуживания: контроллер записывает последние четыре неисправности (E01–E99), что позволяет техническим специалистам быстро диагностировать такие проблемы, как неисправности датчика Холла (E02), пониженное напряжение (E05) или превышение скорости (E15).
Гибкое управление: поддерживает несколько режимов работы, включая управление щелчком панели или режимы внешнего управления (радар, шнур и т. д.).
Важное примечание по технике безопасности. Во избежание возникновения высокого напряжения и риска поражения электрическим током заземляющий провод двигателя должен быть подключен к отметке заземления контроллера.
Параметры производительности продукта
| Входное напряжение | 176–264 В переменного тока, 50/60 Гц |
| Управление двигателем | Поддерживает высоковольтный бесщеточный двигатель постоянного тока, максимальная выходная мощность 1500 Вт. |
| Входные сигналы | Открытие, закрытие, остановка, защита от защемления/пожара, дверной замок, сопротивление обнаружению температуры радара и т. д. |
| Выходы | Двигатель воздушной завесы 380 В переменного тока, нагревательный элемент 220 В переменного тока, зуммер, выход открытого положения, выход закрытого положения |
| Общение | Один интерфейс RS-485 для сетевого управления. |
| Область применения | Двери для холодильных камер, промышленные раздвижные двери для тяжелых условий эксплуатации |
