Описание продукта

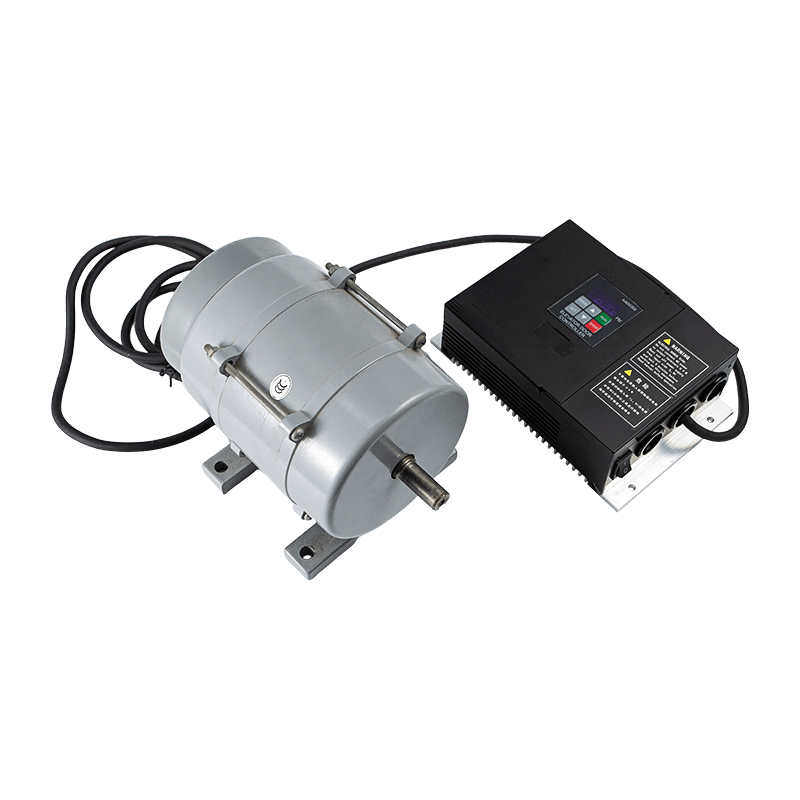

Тип устройства: Это преобразователь частоты, специально разработанный в качестве асинхронного контроллера переменного тока для двери лифта.
Системный интерфейс: оснащен цифровой клавиатурой с дисплеем для навигации, редактирования параметров (типы «p», «n» и «d») и мониторинга.

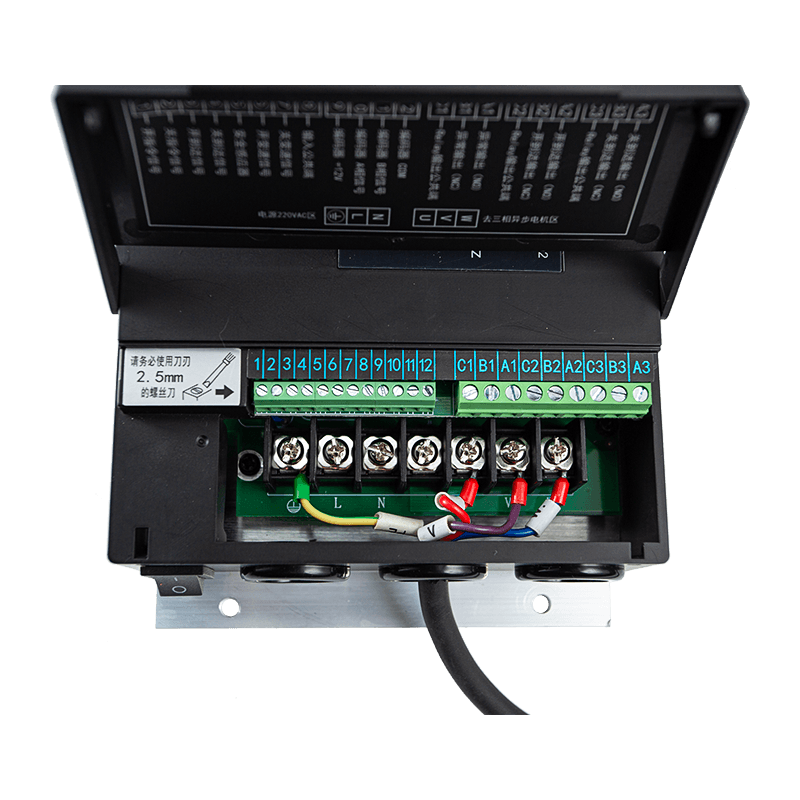

Питание и подключение: Устройство использует однофазный источник питания и включает клеммы для подключения двигателя, входные сигналы (открытие/закрытие/ограничение) и выходы ошибок.
Приложения
Основное использование: Управление циклами открытия и закрытия дверей лифта.
Режимы работы: он поддерживает несколько специализированных режимов работы, в том числе:
- Режимы энкодера и круга энкодера.
- 4-позиционный переключатель и 4-позиционный переключатель режимов круга.
- Режим связи через RS-485 для комплексного управления системой.
- Ручной режим тестирования и настройки.
Ключевые особенности
Настраиваемые кривые двери: пользователи могут точно настроить движение двери, регулируя параметры ускорения, замедления и частоты на разных этапах цикла открытия/закрытия.
Программируемое управление крутящим моментом: включает уровень повышения крутящего момента постоянным током (P05) и специальные настройки сохранения тока (d40, d41) для поддержания положения двери после полного открытия или закрытия.
Гибкая логика управления: Контроллер позволяет выбирать логику входного сигнала (нормально открытый или нормально закрытый) и предлагает несколько режимов управления (клавиатура, терминал или связь).
Мониторинг в реальном времени: система отслеживает и отображает широкий спектр данных, включая выходную частоту, ток, положение двери, ширину двери (импульсы) и общее время работы.
Безопасность: функция защиты паролем (P41) доступна для блокировки параметров и предотвращения случайных или несанкционированных изменений.
Преимущества
Точность и плавность: обеспечивая до шести различных времен ускорения/замедления для открытия и закрытия, контроллер обеспечивает плавность механической работы и высококачественную кривую движения.
Комплексная защита: привод включает в себя встроенные средства защиты от перегрузки по току, повышенного напряжения, пониженного напряжения и перегрузки, которые защищают как контроллер, так и двигатель от повреждений.
Упрощенный поиск и устранение неисправностей: обширный список кодов ошибок (например, SC1 для перегрузки по току, Er1 для сбоя импульса энкодера) позволяет техническим специалистам быстро диагностировать и устранять неисправности.
Готов к использованию: устройства поставляются с завершенной на заводе автоматической настройкой импульсов ширины двери и функциональных параметров, что позволяет немедленно приступить к основной работе.
Параметры производительности продукта
| Входное напряжение | 176–264 В переменного тока, 50/60 Гц |
| Совместимость двигателей | Поддерживает высоковольтные серводвигатели или высоковольтные асинхронные двигатели; максимальный выходной ток 3А, максимальная выходная мощность 500 Вт |
| Входные сигналы | Открытие, закрытие, защита от защемления/пожара, положение достигнуто, тепловая защита двигателя |
| Выходные сигналы реле | Достигнуто открытое положение, Достигнуто закрытое положение, Сигнал неисправности |
| Область применения | Совместимость с моделью Panasonic AAD03020 |
