Технологии измерения наклона: выбор правильного принципа измерения

Не все инклинометры измеряют угол одинаково, и основополагающий принцип измерения имеет прямое влияние на точность, поведение дрейфа, динамический отклик и пригодность для различных условий установки. Каждая из трех доминирующих технологий, применяемых в промышленном и гражданском строительстве, требует определенных компромиссов.

МЭМС емкостные акселерометры являются наиболее широко распространенной технологией в современных датчиках наклона. Они измеряют составляющую гравитационного ускорения по одной или двум чувствительным осям и тригонометрически вычисляют угол наклона. Их ключевыми преимуществами являются высокое разрешение (часто ниже 0,001°), компактный форм-фактор и низкое энергопотребление. Чувствительность к вибрации является основным ограничением: в средах с постоянным механическим возбуждением МЭМС-датчикам требуется цифровая фильтрация для отделения квазистатического наклона от шума динамического ускорения.

Электролитические датчики наклона жидкости используйте положение проводящей жидкости внутри герметичной полости для определения наклона. Они по своей природе нечувствительны к высокочастотной вибрации — жидкость действует как механический фильтр нижних частот, что делает их хорошо подходящими для применения в вибрирующих машинах или сейсмоопасных конструкциях. Однако их диапазон измерения обычно уже, а изменения вязкости жидкости, вызванные температурой, могут привести к дрейфу без активной компенсации.

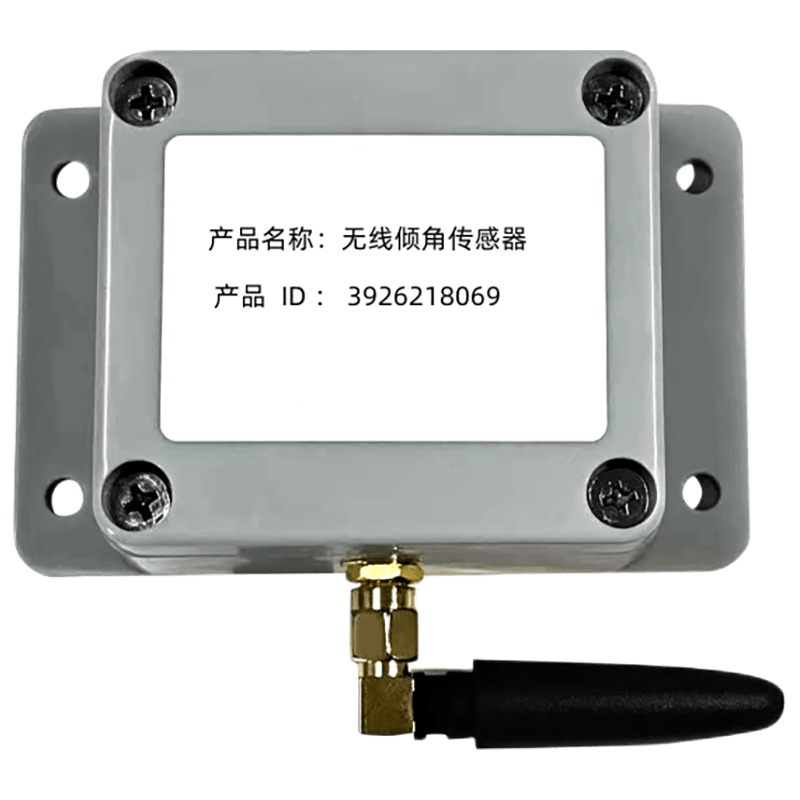

Волоконно-оптические инклинометры работают на принципах интерферометрии или модуляции интенсивности, обеспечивая невосприимчивость к электромагнитным помехам и способность безопасно функционировать во взрывоопасных или химически агрессивных средах. Они являются предпочтительным выбором для мониторинга критически важной инфраструктуры — забоев плотин, шахтных стволов, высоковольтных подстанций — где долговечность датчиков и искробезопасность имеют первостепенное значение. А Беспроводной датчик наклона Созданный на основе технологии MEMS с надежной встроенной компенсацией вибрации, теперь он обеспечивает производительность измерений, конкурирующую с электролитическими датчиками в большинстве случаев промышленного использования, при значительно меньших затратах и с дополнительным преимуществом беспроводной связи.

Точность, разрешение и калибровка: что на самом деле означают характеристики

В технических характеристиках датчиков наклона часто смешиваются разрешение, точность и повторяемость — три различных параметра производительности, которые определяют пригодность датчика для различных применений. Понимание разницы важно при определении Высокоточный беспроводной инклинометр для сложных задач мониторинга.

• Разрешение — это наименьшее изменение угла, которое датчик может обнаружить и сообщить. Разрешение 0,01° означает, что выходной сигнал не изменится до тех пор, пока наклон не изменится хотя бы на эту величину. Высокое разрешение не означает высокой точности — датчик может надежно обнаруживать изменения на 0,01°, имея систематическое смещение 0,5°.
• Точность (или абсолютная ошибка) описывает, насколько близок заявленный угол к истинному физическому углу. Он включает в себя ошибку линейности, смещение нулевой точки и изменение коэффициента усиления, вызванное температурой. Для мониторинга состояния конструкций и геотехнических приложений абсолютная точность во всем диапазоне измерений и во всем диапазоне рабочих температур является контрольной характеристикой.
• Повторяемость определяет, насколько последовательно датчик возвращается к одному и тому же выходному сигналу при возвращении к известному углу после отклонения. Высокая повторяемость имеет решающее значение в приложениях, где контролируемой переменной является относительное изменение, а не абсолютное положение, например, отслеживание долгосрочной осадки или вращения фундамента.

Особого внимания заслуживает температурная компенсация. Датчики МЭМС демонстрируют дрейф усиления и смещения с температурой, который может затмить контролируемые структурные движения. Датчики, предназначенные для промышленного применения, должны явно указывать температурный коэффициент смещения (TCO) и температурный коэффициент чувствительности (TCS). TCO, равная 0,003°/°C в рабочем диапазоне 60°C, приводит к термической погрешности в наихудшем случае 0,18°, что существенно в приложениях, где ожидаемое структурное смещение соответствует долям градуса. Компания ASY Electronics решает эту проблему с помощью встроенного датчика температуры в сочетании с заводскими калибровочными коэффициентами, применяемыми в прошивке, гарантируя, что сообщаемые углы отражают истинный наклон, а не термически вызванные артефакты измерения.

Мониторинг состояния структур: шаблоны развертывания и логика оповещений

При мониторинге состояния конструкций (SHM) датчики наклона обычно используются не как автономные инструменты, а как узлы в пространственно распределенной измерительной сети. Диагностическая ценность заключается не в показаниях какого-либо отдельного датчика, а в характере дифференциального наклона по множеству точек измерения — шаблоне, который может локализовать перераспределение нагрузки, осадку фундамента или прогрессирующее повреждение конструкции более точно, чем любой индикатор глобальной деформации.

Общие архитектуры развертывания включают в себя:

• Вертикальные массивы столбцов — датчики, установленные через равные промежутки по высоте на опорах мостов, колоннах зданий или подпорных стенах для обнаружения профилей изгибной кривизны и определения высоты максимальной деформации.
• Решетки по периметру фундамента — датчики в каждом углу и в середине пролета фундамента конструкции для обнаружения неравномерной осадки и определения того, какие секции претерпевают преимущественное оседание.
• Трансекты склонов и насыпей — датчики, установленные на интервалах глубины вдоль поперечных сечений склонов для мониторинга развития вращательной поверхности скольжения в геотехнических целях.

Пороги оповещений в развертываниях SHM обычно структурированы по уровням. Порог первого уровня запускает автоматическое ведение журнала с повышенной частотой дискретизации для фиксации временной эволюции события наклона. Порог второго уровня инициирует уведомление инженера. Порог третьего уровня запускает протоколы экстренного реагирования. Крайне важно, что пороговые значения должны определяться относительно установленной базовой линии каждого датчика, а не в абсолютных угловых единицах. , поскольку разные элементы конструкции в рамках одного проекта будут иметь разные начальные наклоны и разные скорости допустимого долговременного дрейфа.

Мониторинг промышленного оборудования: не только в строительстве

Хотя гражданское строительство и строительство представляют собой наиболее очевидные варианты использования датчика наклона, эта технология обеспечивает значительную ценность в более широком спектре приложений для мониторинга промышленных активов, которые часто обсуждаются менее широко. Ан Промышленный беспроводной узел датчика наклона Беспроводная передача с низким энергопотреблением обеспечивает экономичный мониторинг всех классов активов, где проводные инструменты непрактичны.

Выравнивание тяжелого вращающегося оборудования Это одна из областей, где мониторинг наклона добавляет измерение профилактического обслуживания, которое не может обеспечить один только анализ вибрации. Изменения наклона опорной плиты всего на 0,05° могут указывать на осадку фундамента или ослабление болтов в насосных и компрессорных установках, что часто предшествует обнаружению аномалий вибрации за несколько недель. Непрерывный контроль наклона на уровне опоры машины обеспечивает раннюю индикацию, которая запускает целенаправленную проверку до того, как несоосность перерастет в повреждение подшипника или муфты.

Контроль целостности резервуаров и силосов представляет собой растущее применение в химической обработке и транспортировке сыпучих материалов. Дифференциальный наклон основания резервуара для хранения большого диаметра может сигнализировать о неровной опоре фундамента или локальной деформации стены. По сравнению с методами ручных исследований, непрерывный беспроводной мониторинг наклона значительно снижает частоту проверок и предоставляет данные в режиме реального времени во время динамических нагружений — наполнения, разгрузки и сейсмического возбуждения — когда риск деформации наиболее высок.

Системы безопасности мобильного и грузоподъемного оборудования полагайтесь на датчик наклона, чтобы обеспечить безопасные пределы рабочего угла. Кранам, подъемным платформам и мобильным буровым установкам требуется обратная связь по наклону в режиме реального времени, чтобы предотвратить опрокидывание. В этом контексте доминирующими требованиями спецификации являются скорость реакции датчика и отказоустойчивое поведение в условиях неисправности датчика, а не долговременная стабильность дрейфа. Компания ASY Electronics разрабатывает свои узлы датчиков наклона для решения всего спектра задач: от мониторинга конструкции с медленным дрейфом до приложений динамической защитной блокировки, удовлетворяя разнообразные потребности современного производства и управления инфраструктурой.
