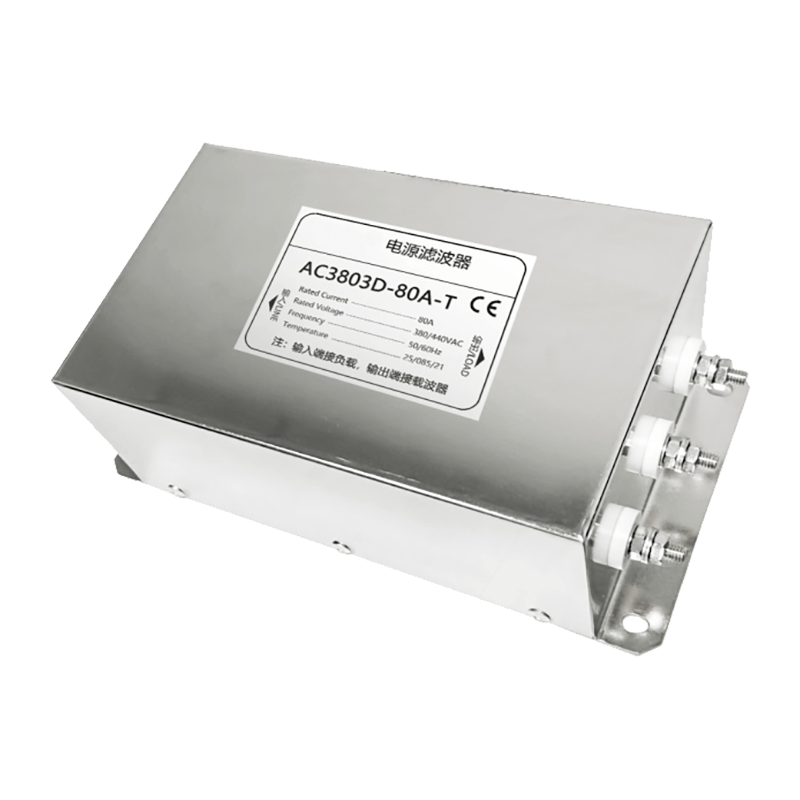

Инструкции по подключению изолирующего фильтра
На практике в линиях электропередачи на линиях электропередач обычно устанавливаются значительные нагрузки, такие как стабилизаторы напряжения, преобразователи частоты, сервосистемы, мощные двигатели, конденсаторы большой емкости и блоки ИБП. Эти нагрузки проявляют выраженный эффект поглощения высокочастотных сигналов в несущих широкополосных линий электропередачи. Чтобы предотвратить ухудшение производительности несущих линий электропередачи, настоятельно рекомендуется устанавливать на линиях электропередачи специальные изолирующие фильтры для блокировки помех от источников нагрузки, тем самым достигая оптимальных характеристик связи для несущих систем линий электропередачи.
Способ подключения изолирующего фильтра:
1. Сторона источника питания: вход (LINE) изолирующего фильтра на стороне источника питания подключен к входу питания, а его выход (НАГРУЗКА) связан с выходом (НАГРУЗКА) изолирующего фильтра на стороне нагрузки. Широкополосная несущая подключается параллельно выходу (LOAD) изолирующего фильтра.
2. Сторона нагрузки: выход (LOAD) изолирующего фильтра на стороне нагрузки подключен к входу источника питания, а его вход (LINE) связан с нагрузочным оборудованием. Широкополосная несущая подключается параллельно выходу (LOAD) изолирующего фильтра.

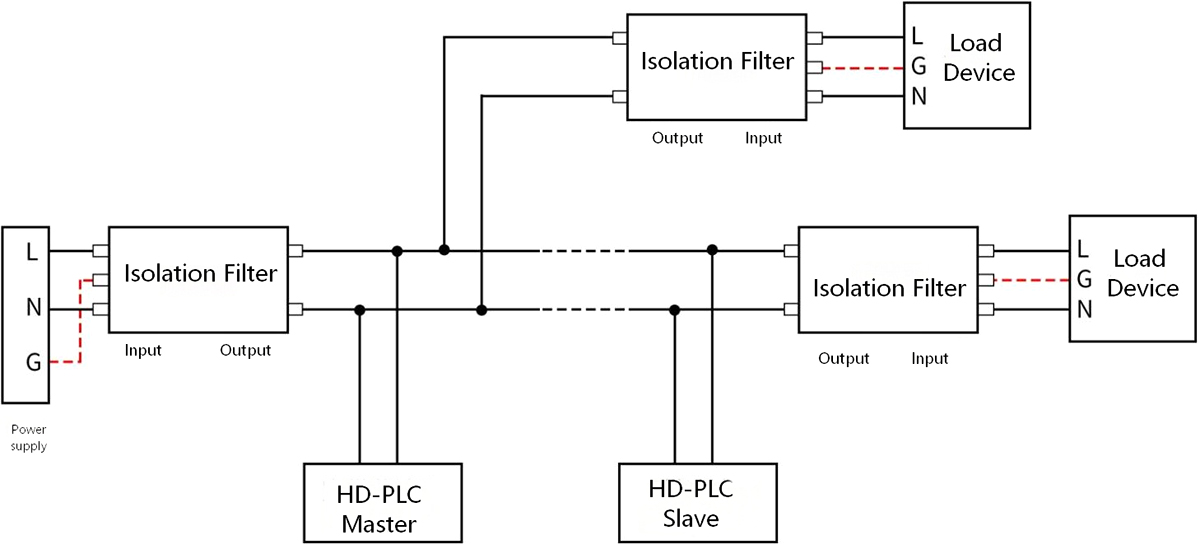

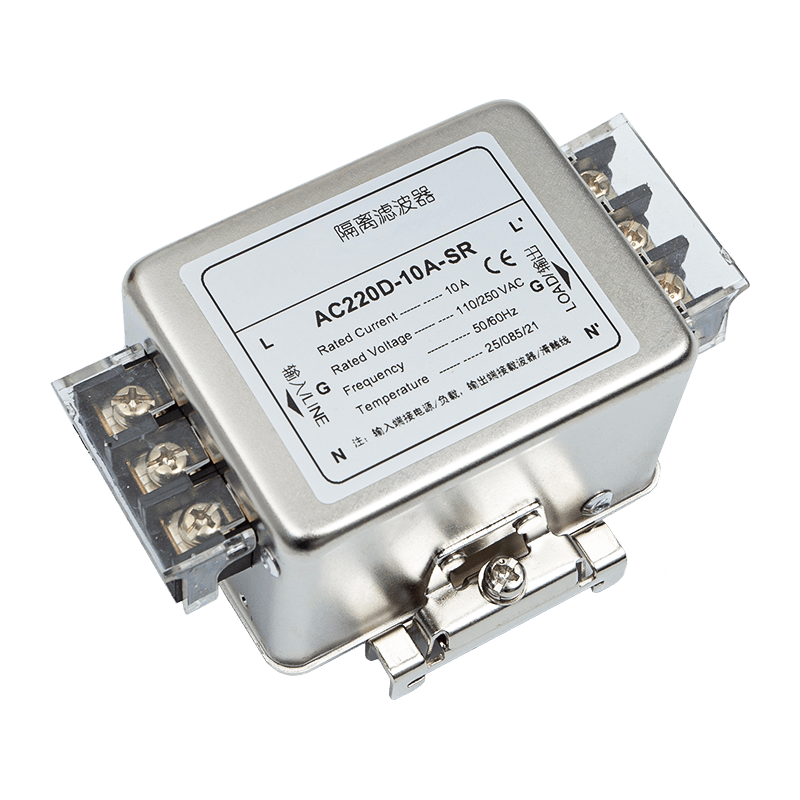

Схема подключения однофазного изолирующего фильтра показана ниже:

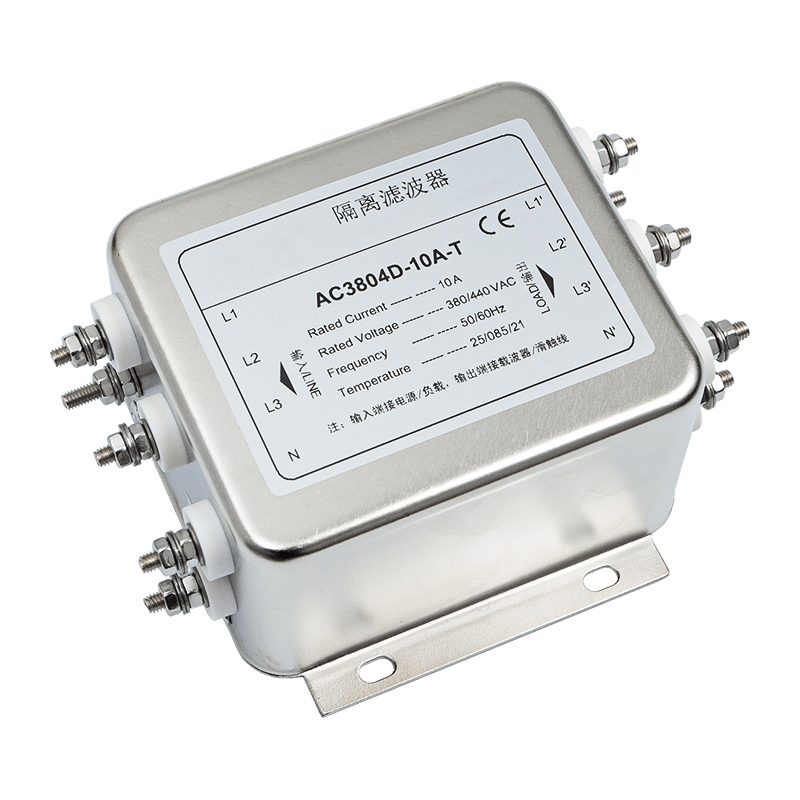

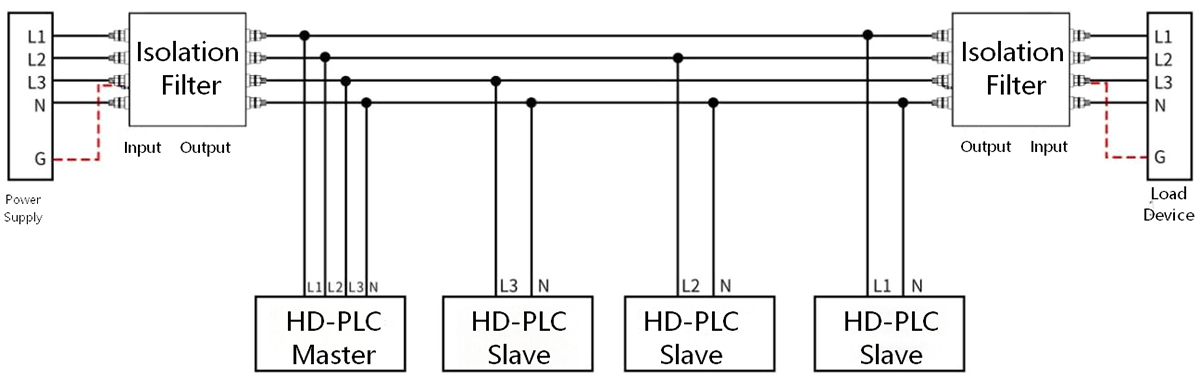

Схема подключения трехфазного четырехпроводного изолированного фильтра показана ниже:

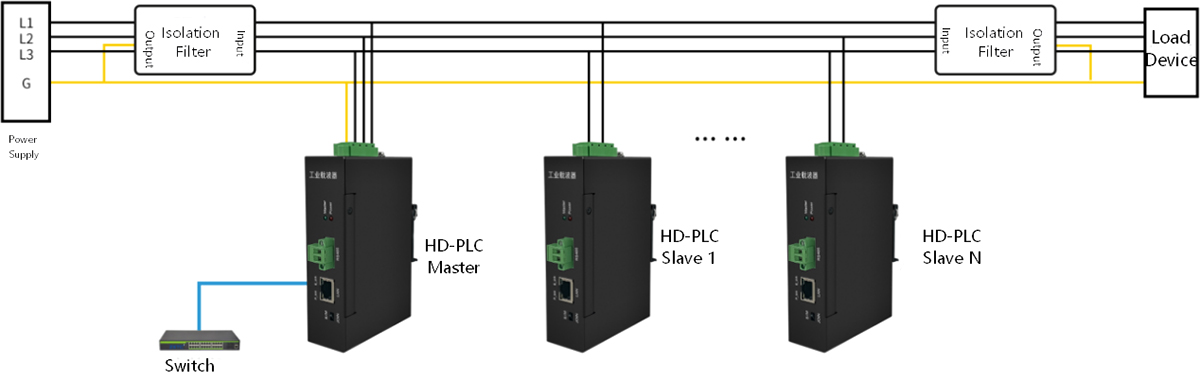

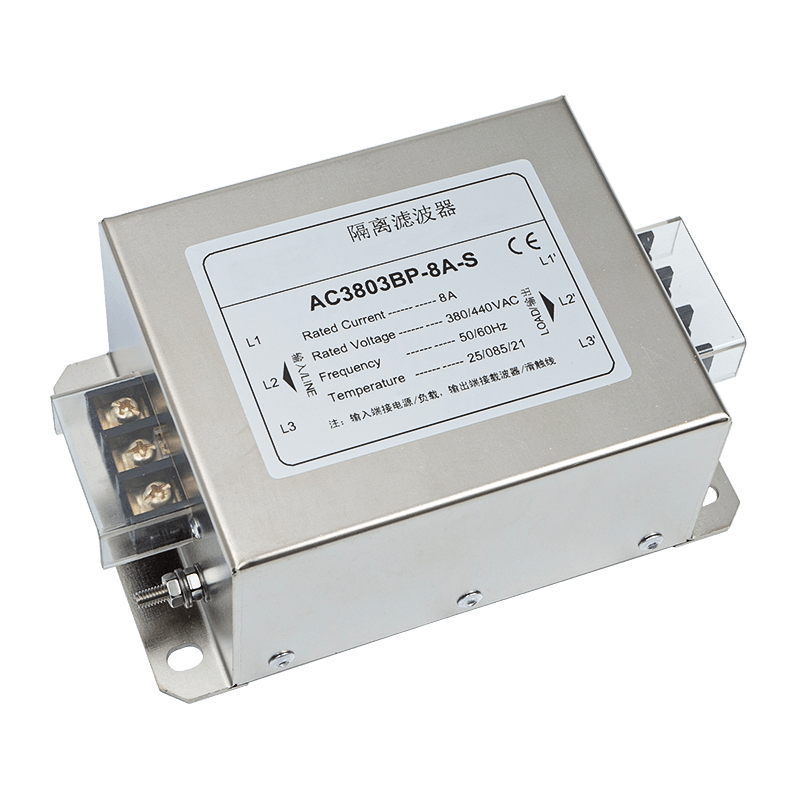

Принципиальная схема подключения специального изолирующего фильтра преобразователя частоты показана ниже:
Дела требуют внимания:
1. Изолирующий фильтр представляет собой специальный изолирующий фильтр источника питания, предназначенный для использования с носителями линий электропередачи. Никогда не заменяйте коммерческие сетевые фильтры специальными изолирующими фильтрами, предназначенными для линий электропередачи.
2. При установке изолирующих фильтров необходимо тщательно определить направление установки. Для фильтров со стороны источника питания ток течет от входа к выходу, тогда как для фильтров со стороны нагрузки он течет от выхода к входу. Особенно важно отметить, что направление установки фильтров на стороне нагрузки противоположно направлению установки фильтров на стороне источника питания.
3. Изолирующий фильтр подключается последовательно к линии электропередачи, а широкополосная несущая подключается параллельно линии электропередачи на выходном конце изолирующего фильтра. Изолирующие фильтры нельзя устанавливать на линиях электропередачи между разными операторами широкополосного доступа в одной сети.
4. Изолирующий фильтр следует устанавливать как можно ближе как к стороне источника питания, так и к стороне нагрузки, чтобы эффективно фильтровать электромагнитные помехи, которые проникают вдоль линий электропередачи и излучаются наружу.
5. Входные и выходные линии изолирующего фильтра должны сохранять надлежащее расстояние между собой. Избегайте параллельного или перекрестного подключения, чтобы предотвратить ухудшение эффективности фильтрации.
6. Заземляющий провод изолирующего фильтра нельзя оставлять в плавающем состоянии; его следует подсоединить либо к заземляющему проводу, либо к металлическому корпусу электрической коробки, причем предпочтительна наименьшая возможная длина.
7. Все нагрузки в цепи несущей должны быть оснащены изолирующими фильтрами, чтобы обеспечить работу широкополосной несущей связи на чистых линиях электропередачи.
8. Риск поражения электрическим током: Не работайте под напряжением! Изолирующий фильтр оснащен компонентами накопления энергии, поэтому опасность напряжения сохраняется в течение 10 секунд после отключения питания. Не прикасайтесь к клеммным соединениям сразу после отключения питания.
