Обзор продукта
Точки контроля температуры высоковольтного электрооборудования обычно располагаются в средах с высоким напряжением, сильными токами и сильными магнитными полями. Из-за жестких условий, таких как сильный электромагнитный шум, изоляция высокого напряжения и нехватка места, мониторинг температуры высоковольтного электрооборудования в режиме реального времени становится чрезвычайно трудным.
Независимо разработанная нашей компанией беспроводная система мониторинга температуры представляет собой систему измерения температуры в реальном времени, которая использует радиоволны для передачи сигнала. Эта система устанавливает датчик на измеряемом устройстве, и датчик подключается к принимающему хосту через беспроводную сеть. Эта система принципиально решает проблему онлайн-мониторинга рабочей температуры контактов высоковольтного оборудования в режиме реального времени.

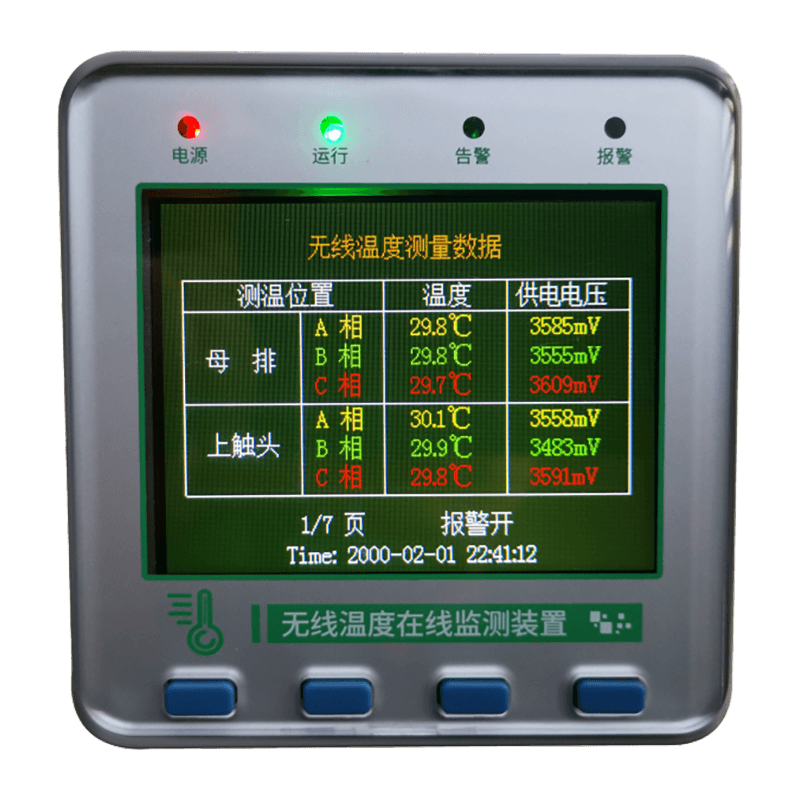

Хост для беспроводного измерения температуры с небольшим цветным экраном KL-MT86MP представляет собой хост со стандартным цветным дисплеем 86*86, оснащенным стандартным интерфейсом связи, поддерживающим работу сети и способным получать данные от беспроводных датчиков температуры. Одновременно с помощью программного обеспечения хост-компьютера хост может записывать данные о рабочей температуре высоковольтного оборудования в режиме реального времени, обеспечивая упреждающее обслуживание высоковольтного оборудования на предмет тепловых неисправностей и предоставляя исторические данные для ремонта высоковольтного оборудования.
Беспроводная система контроля температуры отличается чрезвычайно высокой надежностью и безопасностью. Датчик температуры использует беспроводную связь со сверхнизким энергопотреблением, передавая собранные данные о температуре на хост беспроводного мониторинга температуры через беспроводную сеть. Беспроводной датчик температуры устанавливается непосредственно в точке контроля температуры каждого высоковольтного электрического устройства, такого как промышленное производственное оборудование, мощные двигатели, высоковольтные выключатели, шинные соединения, наружные разъединители, трансформаторы и другие электрические контакты, подверженные воздействию высоких температур.
Технические характеристики
| Основные функции | Введение функции |
| | Получить данные | Он получает температуру и рабочее напряжение датчика, загруженные беспроводным датчиком температуры. |
| Отображение данных | Полученные данные отображаются в цвете, обеспечивая более интуитивно понятный эффект отображения. Переключатель подсветки является управляемым, что делает его пригодным для различных применений. |
| Дисплей часов | Отображаются часы реального времени, которые служат эталоном времени для регистрации событий. |
| Настройки параметров | Все параметры гибко настраиваются, работа удобна, данные не теряются при отключении питания. |
| Выход тревоги | При возникновении тревожного события сухой контакт реле выдает сигнал и издает звуковой сигнал. |
| | Рекорды экстремальных температур | Ежемесячно записывает самые высокие и самые низкие температуры в каждой точке измерения температуры, а также соответствующее напряжение источника питания и время их возникновения. При использовании по годам он автоматически перезаписывает данные за этот месяц из предыдущего года. |
| Запись тревоги по температуре | Записывает температуру, время начала и время окончания каждой фазы в месте измерения температуры, где возник сигнал тревоги. Можно сохранить до 100 записей. Если записей более 100, самая старая запись будет автоматически перезаписана. |
| Запись температурного дисбаланса | Когда температуры трех фаз в одном и том же месте измерения температуры не равны, температура и время возникновения каждой фазы в текущей группе регистрируются ежемесячно и рассчитывается степень дисбаланса. При использовании нескольких лет данные предыдущего года для этого месяца автоматически перезаписываются. |
| Управление паролями | Используется управление паролями, и при настройке параметров необходимо вводить пароль. Существует два типа паролей: пароль пользователя и системный пароль. Ввод системного пароля открывает доступ к более расширенным настройкам. |
Технические характеристики
| Технические параметры | Технические индикаторы |
| Параметры беспроводной связи | частота беспроводной связи | 2,4 ГГц и 433 МГц являются дополнительными. |
| Управление количеством беспроводных датчиков | ≤240 |
| Параметры связи | Методы связи | Интерфейс связи RS485, расстояние связи ≤1200 м (без ретранслятора) |
| Количество хостов в сети | ≤128 |
| Протокол связи | Протокол Modbus: протокол связи для беспроводных систем измерения температуры |
| скорость передачи данных | Доступны скорости 1200, 2400, 4800, 9600, 19200 бит/с. |
| Параметры сигнализации по умолчанию | Значение сигнала тревоги по температуре | Верхний предел: 90 ℃, нижний предел: -20 ℃. |
| Значение сигнала тревоги по температуре | Верхний предел: 60 ℃, нижний предел: -10 ℃. |
| значение напряжения сигнализации | 2700мВ |
| Параметры сухого контакта реле | 220 В переменного тока/5 А (1 комплект пассивных нормально открытых/нормально закрытых контактов) |
| Рабочее напряжение | 85~265В переменного тока/110~370В постоянного тока |
| Общее энергопотребление | ≤5ВА |
| Рабочая температура | от -10℃ до 70℃ |
| Рабочая влажность | ≤90% относительной влажности, без конденсации, некоррозионный |
| высота | ≤2500 метров |
| Уровень защиты | IP20 |
| Сопротивление изоляции | ≥100 МОм (температура 10–30 ℃, относительная влажность менее 80%) |
| Способ установки | Встроенная установка |
