Описание продукта

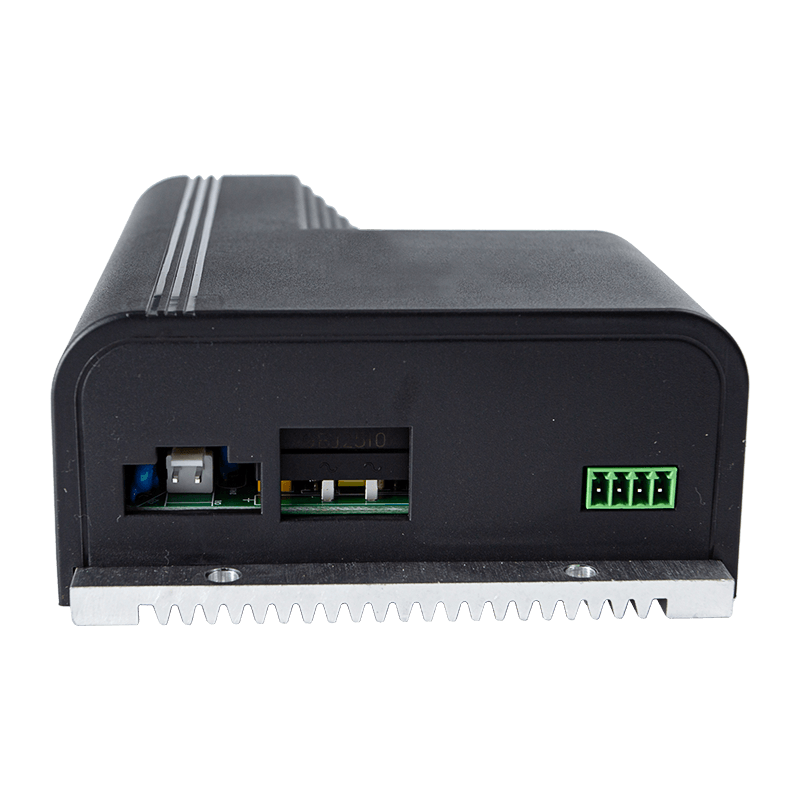

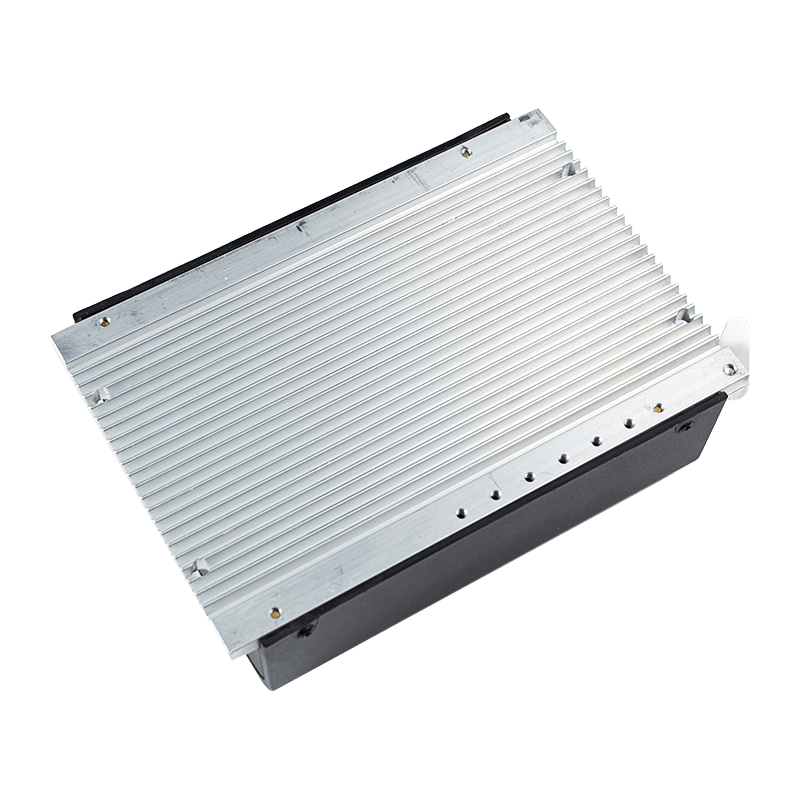

Тип устройства: Высокопроизводительный сервоконтроллер двери лифта, предназначенный для точного управления дверными системами лифта.
Метод управления: Использует полностью замкнутое пространственно-векторное ШИМ-управление.
Совместимость системы: Специально разработан для работы с серводвигателем с постоянными магнитами MT01-TB-120W.
Требования к питанию: Работает от однофазного входного напряжения 176–264 В переменного тока (50/60 Гц).
Ключевые особенности

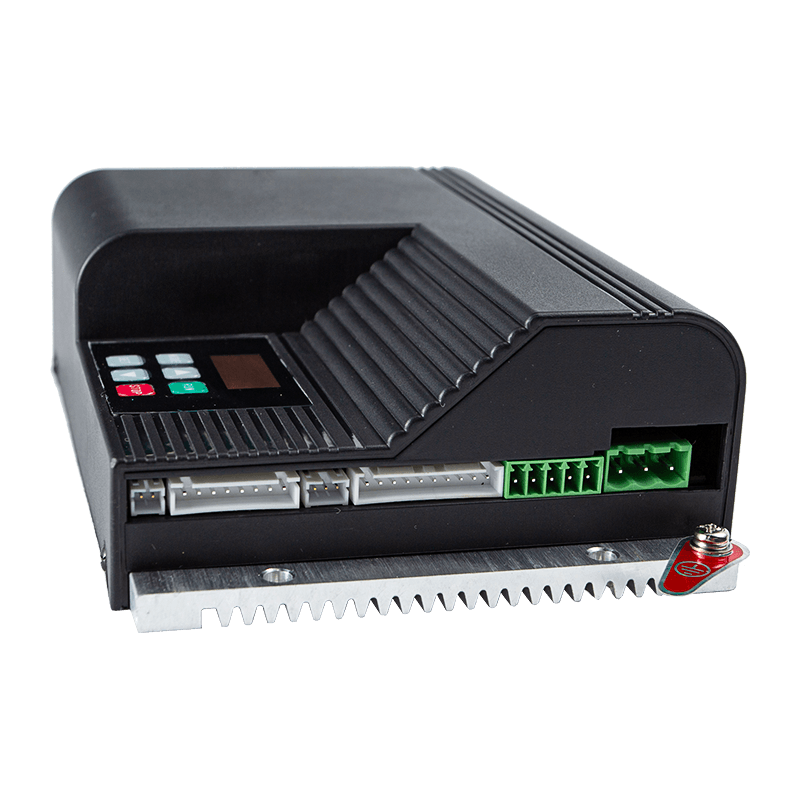

Комплексный мониторинг: оснащен цифровым дисплеем, который отслеживает выходную скорость, ток, напряжение на шине, положение двери и общее время работы.
Ввод в эксплуатацию в одно касание: включает автоматическую функцию «отладки одной кнопкой» (A-c), которая измеряет ширину двери и проверяет исходное положение.
Обширная параметризация:
Кривые двери (группы O и C): позволяют выполнять точную настройку четырех различных скоростных передач, включая определенные буферные расстояния, скорости ускорения и замедления для циклов открытия и закрытия.
Технические параметры (группа F): управляют парами полюсов двигателя, линиями энкодера и функциями релейных выходов.
Гибкий ввод-вывод: оснащен восемью цифровыми входами (для таких сигналов, как пожарная сигнализация, датчики безопасности и дверные команды) и тремя релейными выходами для сигналов тревоги о состоянии или неисправностях.
Расширенная логика: поддерживает режимы сигнала ворот с переключением как по уровню, так и по фронту, а также включает регулируемое время принятия решения для блокировки двери.
Приложения
Основное применение: Управление работой раздвижных дверей лифта.
Специализированные режимы: включает демонстрационный режим (F1.4) для непрерывного циклического тестирования дверного механизма.
Интегрированные системы: поддерживает TTL-связь для копирования данных и настройки/отладки внешних параметров.
Параметры производительности продукта
| Входное напряжение | 176–264 В переменного тока, 50/60 Гц |
| Совместимость двигателей | Поддерживает управляемый бесщеточный двигатель или серводвигатель постоянного тока 24 В; максимальный выходной ток 7,5А; максимальная выходная мощность 150 Вт |
| Источник питания | Встроенный импульсный источник питания 24 В. |
| Общение | Оснащен функцией сети связи RS-485. |
| Входные сигналы | Открытие, закрытие, защита от защемления/пожара, прибытие, тепловая защита двигателя |
| Выходные сигналы реле | Достигнуто открытое положение, Достигнуто закрытое положение, Сигнал неисправности |
| Область применения | Экспортные двери лифтов, двери лифтов для вилл и специально изготовленные системы дверных приводов |
