Описание продукта

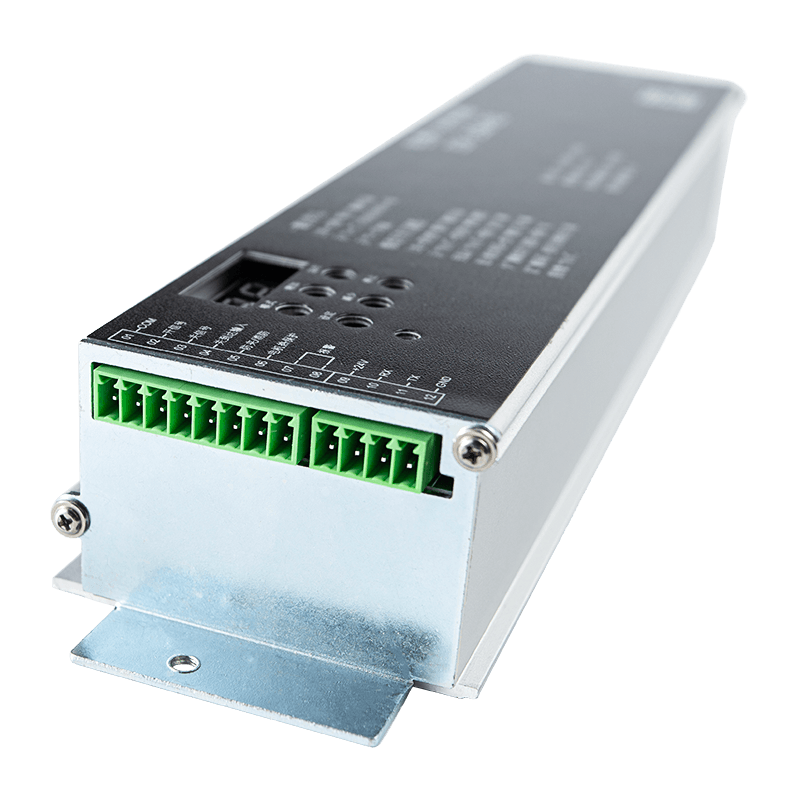

Модель: AIG-150E-02 — это бесщеточный контроллер постоянного тока, специально разработанный для лифтовых дверей.
Питание и вход: Он работает от однофазного входа 220 В с использованием трехпроводного (телекоммуникационного) метода подключения.
Совместимость системы: он предназначен для работы с бесщеточными двигателями постоянного тока, в частности с моделью MT02-WS-100W.
Приложения
Основное использование: Устройство служит в качестве контроллера раздвижной двери.
Особые настройки: система включает конфигурации для определенных типов дверей, таких как медицинские ворота (как синхронные версии с энкодером, так и бесщеточные версии постоянного тока).
Окружающая среда: Совместимые двигатели, такие как MT01-YC-43W, рассчитаны на рабочие температуры от -20°C до 50°C.
Ключевые особенности

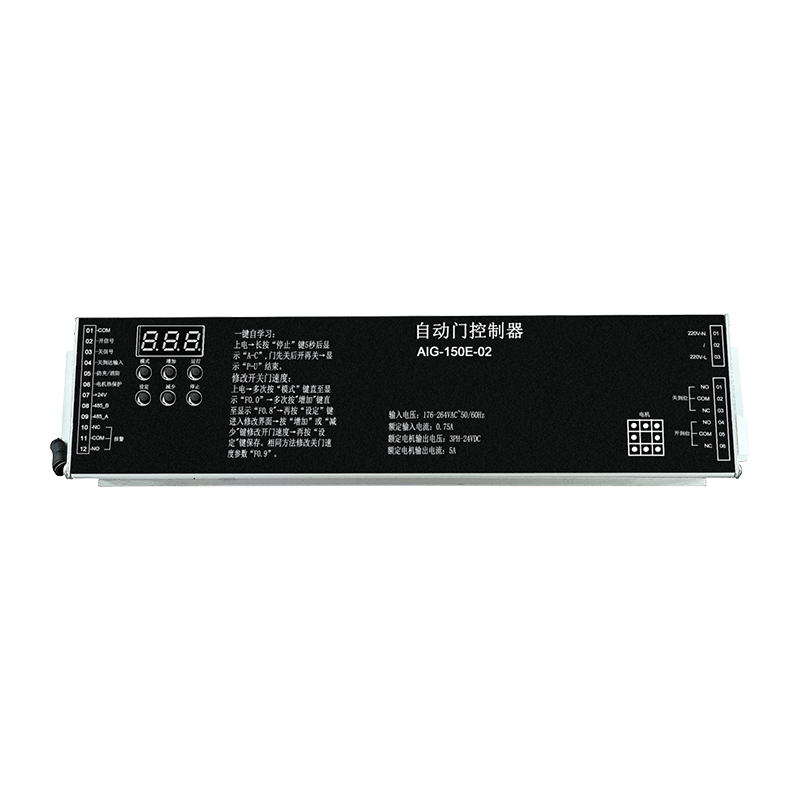

Мониторинг состояния: цифровой трубчатый дисплей обеспечивает обратную связь в режиме реального времени о рабочем состоянии, например, автоматическое измерение ширины двери (A_c), нормальное открытие (Uoo) и закрытие (Uco).
Настраиваемые параметры:
Параметры пользователя (серия P): Позволяет регулировать скорость открытия/закрытия, время задержки автоматического закрытия и момент защиты от защемления.
Технические параметры (серия F): Обеспечивают более глубокий контроль над парами полюсов двигателя, передаточными числами и расширенными настройками KP/KI кольца скорости для плавного ускорения и замедления.
Управление крутящим моментом: контроллер управляет различными фазами крутящего момента, включая пусковой крутящий момент, крутящий момент против защемления и удерживающий крутящий момент, когда дверь находится на месте.
Режимы работы: поддержка первичных и вторичных моделей, режимы аварийной батареи и демонстрационный режим устаревания для тестирования.
Преимущества и функции безопасности
Средства защиты: контроллер включает в себя встроенное обнаружение блокировки (чувствительность регулируется), чтобы определить, когда путь двери заблокирован.
Инструменты диагностики. Комплексная система поиска и устранения неисправностей выявляет конкретные неисправности, такие как отказ энкодера/холла (E02), перенапряжение (E05) и перегрузка двигателя (E18).
Эксплуатационная целостность: для обеспечения безопасности система требует профессиональной установки, строгого заземления заземляющего провода и использования экранированных кабелей для энкодеров во избежание помех.
Особенности обслуживания: Контроллер отслеживает накопленное рабочее время и позволяет «восстановить параметры» для сброса устройства к заводским настройкам по умолчанию для определенных типов ворот.
Параметры производительности продукта
| Входное напряжение | 176–264 В переменного тока, 50/60 Гц |
| Совместимость двигателей | Поддерживает высоковольтные серводвигатели или высоковольтные асинхронные двигатели; максимальный выходной ток: 3А; максимальная выходная мощность: 500 Вт |
| Входные сигналы | Открытие, закрытие, защита от защемления/пожара, прибытие, тепловая защита двигателя |
| Выходные сигналы реле | Достигнуто открытое положение, Достигнуто закрытое положение, Сигнал неисправности |
| Коммуникационный интерфейс | Один последовательный порт связи, подключаемый к внешнему сенсорному экрану или панели отладки. |
| Область применения | Подходит для обычных синхронных операторов дверей лифтов и обычных асинхронных операторов дверей лифтов |
