Описание продукта и рейтинги системы
Основные характеристики: Контроллер имеет номинальную мощность 0,75 кВт и работает при номинальном напряжении 220 В.

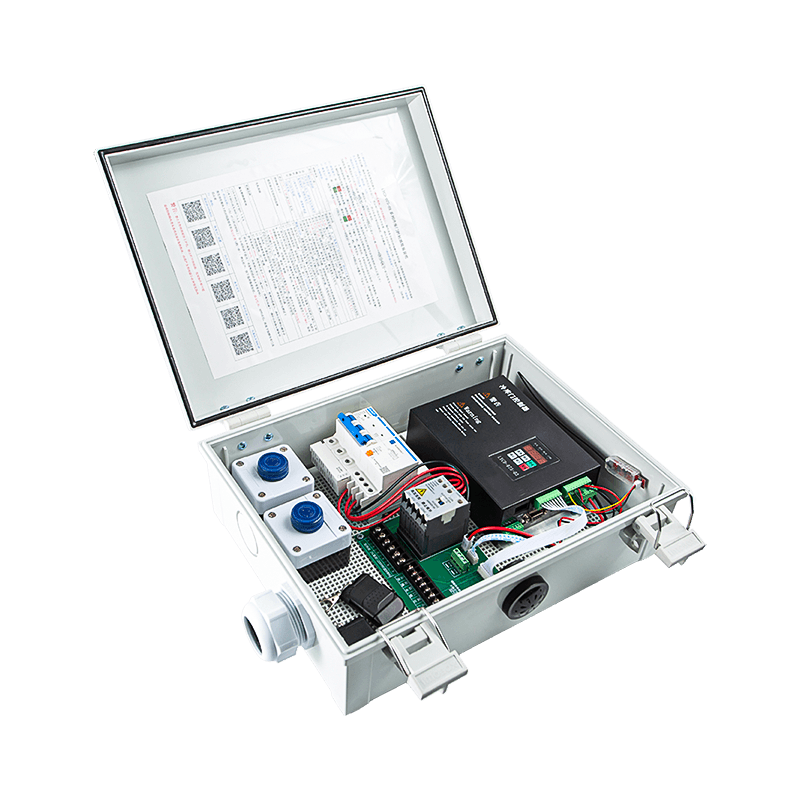

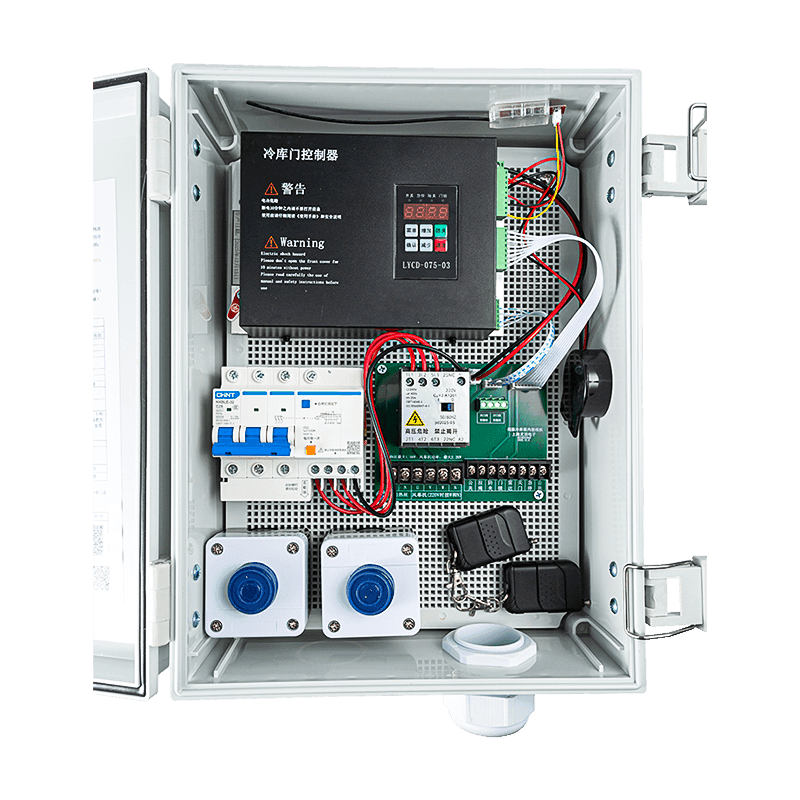

Системная интеграция: Обычно он размещается в блоке управления дверцей холодильника AIG-1500L-01J.

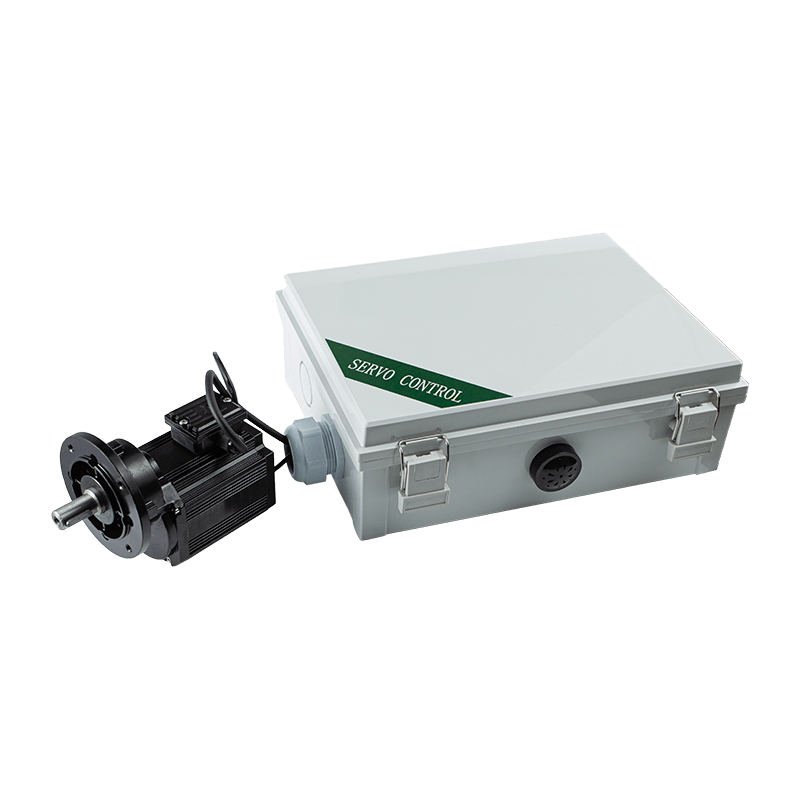

Совместимый двигатель: В системе используется MT01-JS-45N (DLG-56S-45), трехфазный мотор-редуктор с постоянными магнитами, имеющий номинальный крутящий момент 45 Н·м и передаточное число 1:6,45.
Периферийная поддержка: контроллер включает в себя специальные выходы для внешних нагревательных проводов (до 1 кВт при 220 В) для предотвращения замерзания дверей и внешних воздушных завес (до 2,2 кВт) для поддержания климат-контроля.
Приложения
Первичная среда: он предназначен для холодильных складов и управления тяжелыми раздвижными дверями, требующими высокого крутящего момента и точности.
Экологическая устойчивость: система рассчитана на суровые условия: двигатель рассчитан на температуру окружающей среды от -25°C до 50°C и относительную влажность до 95%.
Ключевые особенности
Голосовой ввод в эксплуатацию: контроллер оснащен автоматическим методом отладки, при котором динамик обеспечивает обратный отсчет и голосовые подсказки, помогающие пользователю выполнить самопроверку двери и измерение ширины.
Гибкий интерфейс ввода-вывода: он предоставляет терминалы для широкого спектра внешних сигналов, включая шнуры, радар, дверные замки, аварийную остановку и датчики защиты от защемления.
Настраиваемая параметризация: пользователи могут регулировать девять скоростей, пусковой ток двигателя и определенные моменты затяжки, когда дверь достигает полностью открытого или закрытого положения.
Программируемые реле: Три релейных выхода могут быть назначены на различные функции, такие как переключение воздушной завесы, сигналы занятости библиотеки или выходы сигнализации.
Дистанционное управление: система включает в себя модуль приемника дистанционного управления с простыми процедурами сопряжения и очистки кода для беспроводной работы.
Параметры производительности продукта
| Входное напряжение | 176–264 В переменного тока, 50/60 Гц |
| Управление двигателем | Управляемый высоковольтный серводвигатель-редуктор, максимальная выходная мощность 1500 Вт. |
| Входные сигналы | Открытие, закрытие, остановка, защита от защемления/пожарная защита, дверной замок, радар и т. д. |
| Выходы | Двигатель воздушной завесы 380 В переменного тока, нагревательный элемент 220 В переменного тока, зуммер, сигнал открытого положения, сигнал закрытого положения |
| Общение | Один интерфейс RS485, обеспечивающий сетевое управление |
