Описание продукта и применение
Целевое применение: Этот контроллер специально разработан для управления медицинскими и раздвижными дверями.

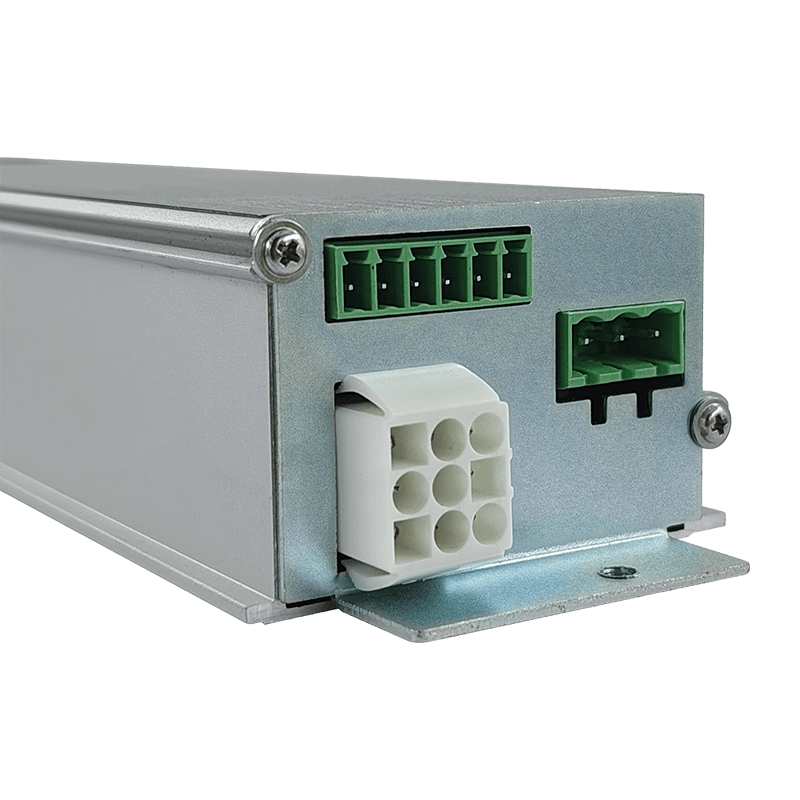

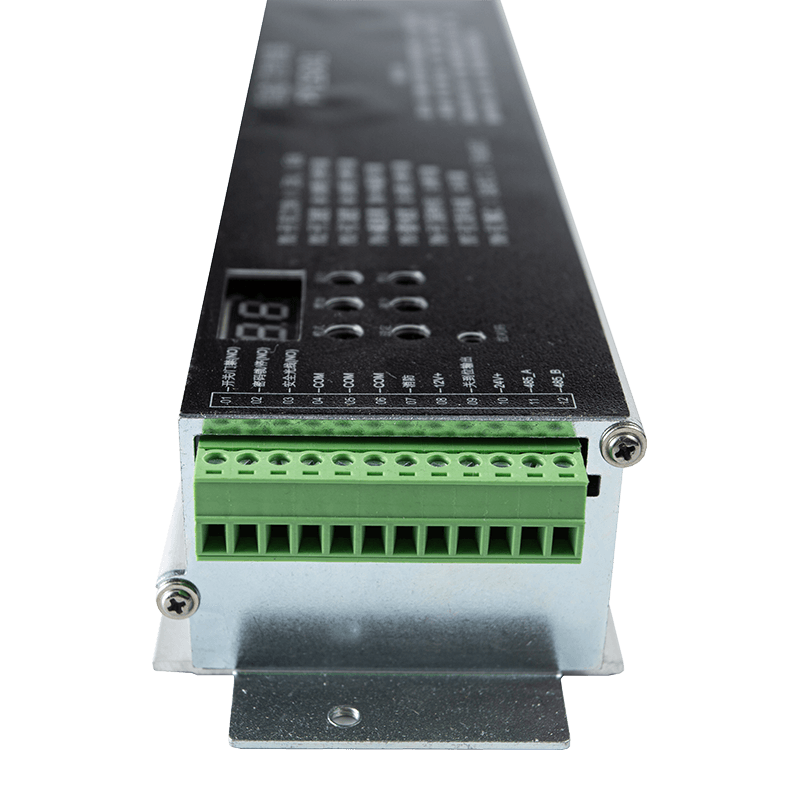

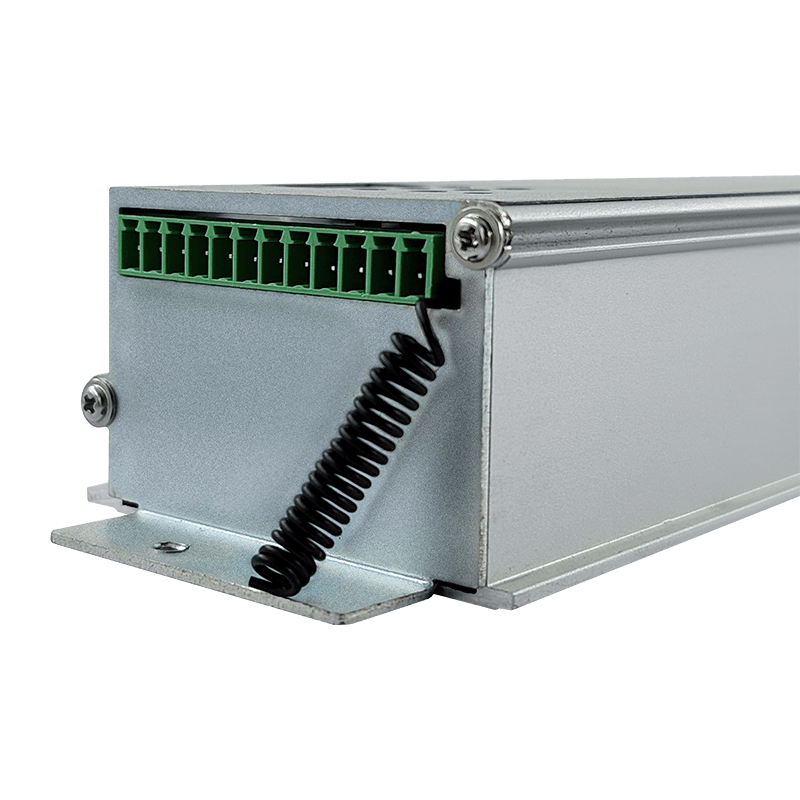

Спецификация модели: Модель AIG-150P-02 представляет собой версию серии, специально предназначенную для использования с бесщеточным двигателем постоянного тока.
Тип системы: это высокоточный контроллер, который управляет движением двери с помощью настраиваемых кривых скорости и настроек крутящего момента.
Ключевые особенности
Интеллектуальная инициализация: при включении питания контроллер может выполнять автоматическое измерение ширины двери (A_c) и медленное открытие/закрытие двери для определения пределов.
Настраиваемые рабочие кривые:
Нормальные кривые открытия/закрытия: система использует многофазный подход, включая пуск на низкой скорости, движение на высокой скорости, замедление и фазу конечного подхода.
Параметры пользователя (серия P): Позволяет регулировать скорость открытия/закрытия, медленное закрытие и время задержки автоматического закрытия.
Усовершенствованное управление крутящим моментом: обеспечивает независимые настройки пускового крутящего момента, крутящего момента против защемления и поддерживающего крутящего момента (для удержания двери в нужном положении) как для циклов открытия, так и для закрытия.
Расширенные режимы управления:
Демонстрационный режим старения: позволяет проводить испытания в непрерывном цикле с регулируемыми интервалами.
Аварийный режим работы от батареи: отключаемая функция, обеспечивающая работу во время сбоев питания.
Режим проверки двигателя: облегчает техническую диагностику.
Технические характеристики продукта
| Входное напряжение | 176–264 В переменного тока, 50/60 Гц |
| Управление двигателем | Поддерживает бесщеточный двигатель или серводвигатель постоянного тока 24 В с максимальным выходным током 7,5 А и максимальной выходной мощностью 150 Вт. |
| Встроенный приемник дистанционного управления |
| Интерфейс связи RS-485 для подключения к сети |
| Входные сигналы | Открытие/Закрытие, Стоп, Пожарная сигнализация, Датчик безопасности, Радар, Вход блокировки |
| Выходные сигналы | Дверной замок/освещение, выход блокировки закрытия |
| Приложения | Медицинские раздвижные двери, стеклянные двери, двери шкафов, сверхпрочные раздвижные двери и т. д. |
