Особенности
Диапазон измерения: -0,1 МПа...0 МПа~0,01 МПа... 100 МПа.
На дисплее отображается значение давления в реальном времени.
Калибровка нулевой точки и полномасштабная калибровка удобны.
Защита от обратной полярности и защита от ограничения тока.
Устойчив к ударам молнии и ударам давления.
Высокая точность, высокая стабильность и высокая надежность.
Области применения
Управление производственными процессами
Гидравлические измерения
Измерение давления в различных суровых условиях
Обзор продукта

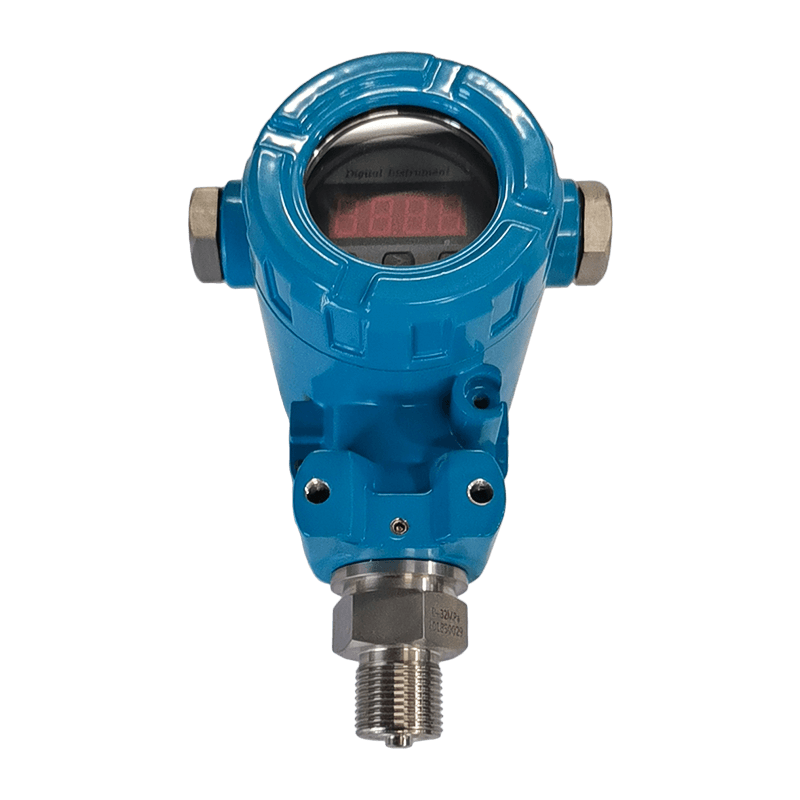

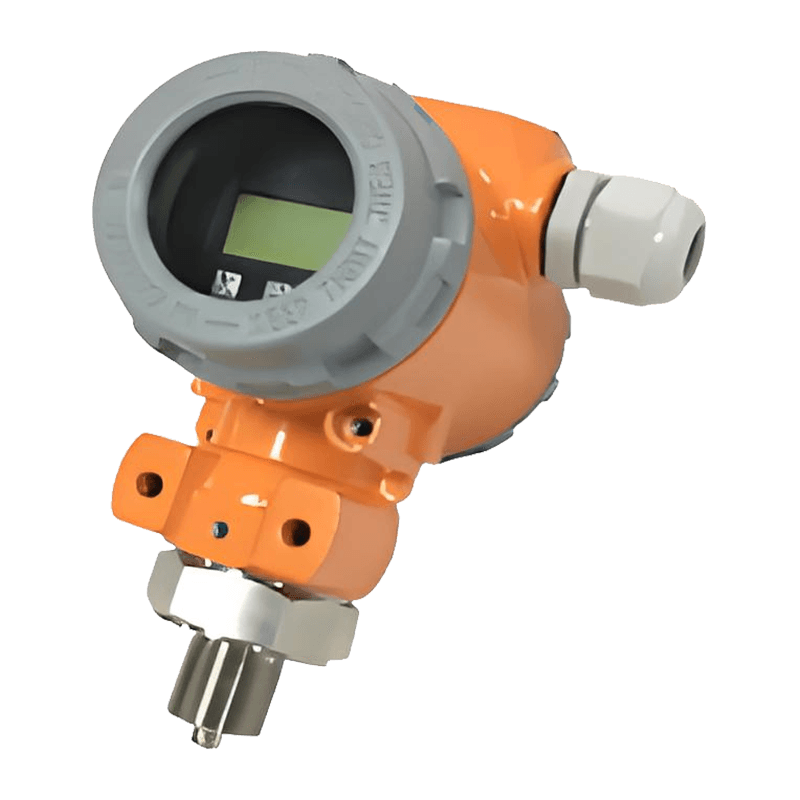

Взрывозащищенный датчик давления AI-TD с цифровым дисплеем использует кремниевый датчик давления с диафрагмой из нержавеющей стали в качестве элемента измерения сигнала и использует специальную микросхему для компенсации нулевой точки и температуры в широком диапазоне температур. Этот датчик давления оснащен цифровым ЖК-дисплеем и сертифицирован по взрывобезопасности.
Этот продукт используется для измерения давления в промышленных процессах, таких как нефтяная, химическая, металлургическая, энергетическая и гидрология.

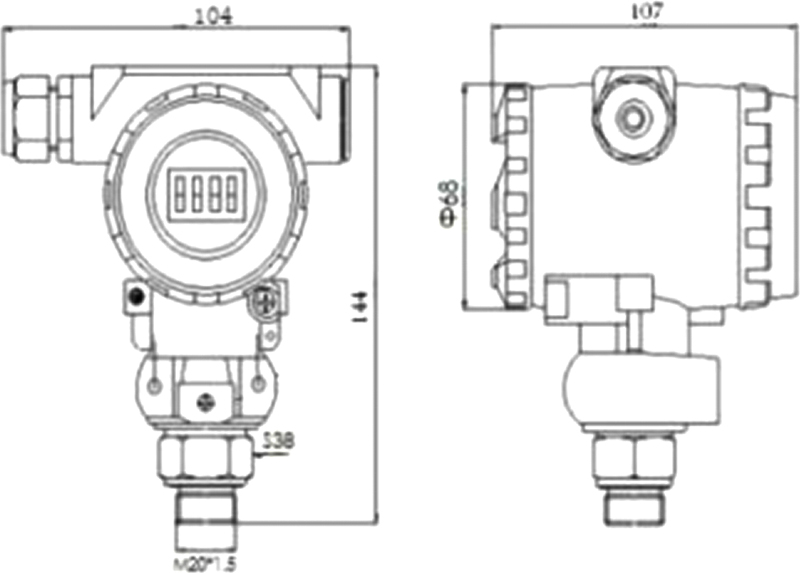

Внешняя структура: (единица измерения: мм)
Это изображение предназначено только для справки; фактический продукт имеет преимущественную силу. Интерфейсы давления могут быть настроены по индивидуальному заказу.
Технические параметры:
| Параметры давления |
| Диапазон | -0,1 МПа...0 МПа~0,01 МПа...100 МПа |
| Перегрузка | 2 раза от полной шкалы или 110 МПа (в зависимости от того, что меньше) |
| Тип давления | Манометрическое давление, абсолютное давление, герметичное манометрическое давление |
| Электрические параметры |
| Источник питания | 12~32В постоянного тока |
| Выходной сигнал | 4–20 мА постоянного тока (двухпроводная система) |
| Нагрузочный резистор | ≤ (U-12)/0,02 Ом |
| Структурные параметры |
| Корпус | Взрывозащищенный литой алюминиевый корпус |
| Датчик | нержавеющая сталь 316L |
| Уплотнительное кольцо | Фторкаучук |
| Уровень защиты | IP65 |
| Условия окружающей среды |
| Медиа-пригодность | Различные жидкости, не вызывающие коррозию нержавеющей стали 316L и фторкаучука. |
| Компенсационная температура | - 10℃~80℃ |
| средняя температура | -30℃~80℃ (тип ЖК-дисплея: -20℃~80℃) |
| Температура хранения | -40℃~125℃ (тип ЖК-дисплея: -20℃~80℃) |
| Показатели эффективности |
| Точность | ≤±0,1% полной шкалы (минимум) | ≤±0,25% полной шкалы (типичное значение) | ≤±0,5% полной шкалы (максимум) |
| Нулевой температурный коэффициент | ±0,03% полной шкалы/℃ (≤100 кПа) | ±0,02% полной шкалы/℃ (>100 кПа) |
| Полномасштабный температурный коэффициент | ±0,03% полной шкалы/℃ (≤100 кПа) | ±0,02% полной шкалы/℃ (>100 кПа) |
| Долгосрочная стабильность | ±0,2% полной шкалы/год (максимум) |
