Особенности
● Широкий диапазон измерения: от -0,1 МПа до 100 МПа.
● Полностью конструкция из нержавеющей стали, различные типы интерфейсов давления.
● Надежная работа, безопасность и простота использования.
● Различные типы выходного сигнала.
● Защита от обратной полярности и мгновенная защита от перегрузки по току и перенапряжения соответствуют требованиям защиты от электромагнитных помех.
● Искробезопасные взрывозащищенные изделия соответствуют проектным требованиям стандарта GB3836.4.
● Взрывозащищенные изделия соответствуют требованиям национального стандарта GB3836.2.
Обзор продукта

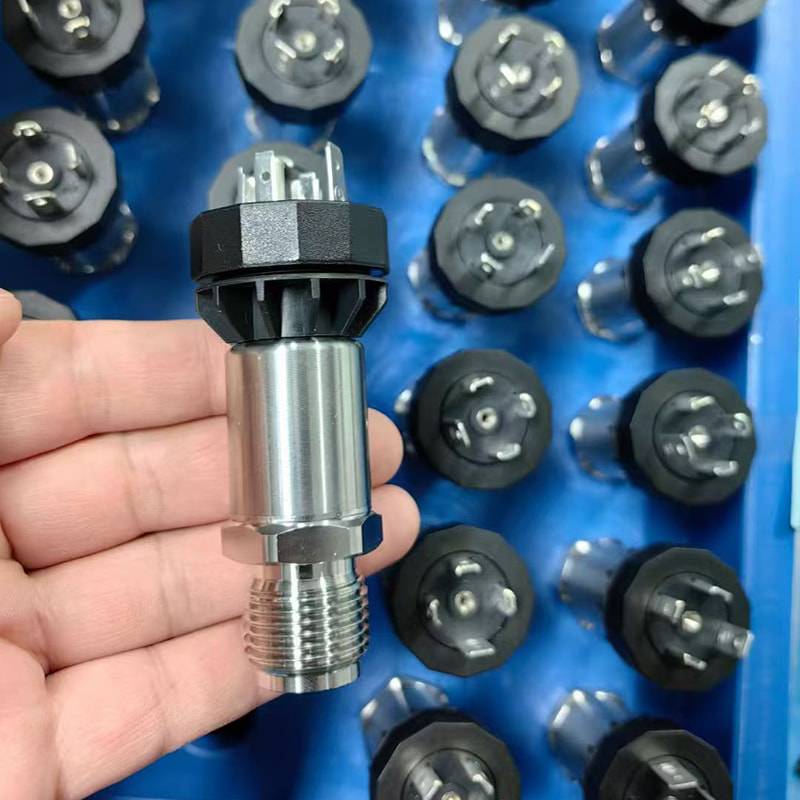

В датчике давления AI-TH Hirschmann в качестве элемента измерения сигнала используется пьезорезистивный датчик давления OEM с диафрагмой из нержавеющей стали. Он проходит автоматизированное компьютерное тестирование и использует технологию лазерной подстройки для компенсации нулевой точки и температуры в широком диапазоне температур. Схема обработки сигнала, расположенная в корпусе из нержавеющей стали, преобразует сигнал датчика в стандартный выходной сигнал. Весь продукт прошел тщательное тестирование и проверку на старение компонентов, полуфабрикатов и готовой продукции, что обеспечивает стабильную и надежную работу.
Благодаря своей превосходной надежности, гибкости и универсальности этот продукт широко используется для измерения и контроля давления в таких промышленных процессах, как нефтяная, химическая, металлургическая, энергетическая, а также для измерения уровня воды.

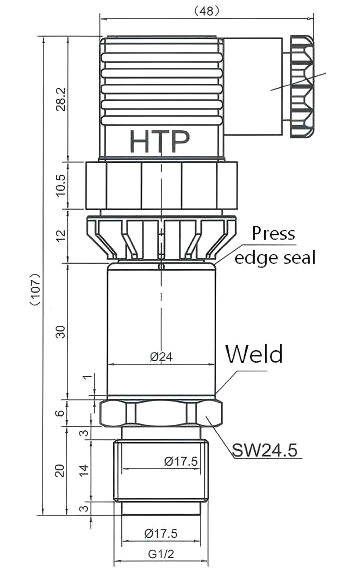

Внешняя структура: (единица измерения: мм)
Это изображение предназначено только для справки; фактический продукт имеет преимущественную силу. Интерфейсы давления могут быть настроены по индивидуальному заказу.
Технические параметры:
| Диапазон | -0,1 млн в год ▪▪▪ 0МПа～0,01МПа ▪▪▪ 100МПа |
| Перегрузка | 2-кратное максимальное давление или 110 МПа (в зависимости от того, что меньше) |
| Тип стресса | Манометрическое давление, абсолютное давление или герметичный тип манометрического давления |
| Точность | ±0,5% полной шкалы |
| Долгосрочная стабильность | Максимум ±0,3% полной шкалы/год |
| Нулевой температурный коэффициент | 0,03% полной шкалы/℃ (≤100 кПа); 0,02% полной шкалы/℃ (>100 кПа) |
| Полномасштабный температурный коэффициент | 0,03% полной шкалы/℃ (≤100 кПа); 0,02% полной шкалы/℃ (>100 кПа) |
| Компенсационная температура | -10℃~80℃ |
| Рабочая температура | -30℃~80℃, искробезопасный тип -10℃~60℃ |
| Температура хранения | -40℃～125℃ |
| Тип выхода | Тип тока (двухпроводная система) | Тип напряжения (трехпроводная система) |
| Источник питания | 10~30В постоянного тока | 10~30В постоянного тока |
| Выходной сигнал | 4 мА~20 мА постоянного тока | 0/1~5/10В постоянного тока |
| Сопротивление изоляции | 100 МОм, 100 В постоянного тока |
| Защита корпуса | IP65 (вставной тип) |
| Электрическое подключение | Хессманн |
| Соединение под давлением | Внешняя резьба G1/2 (изготавливается по запросу) |
