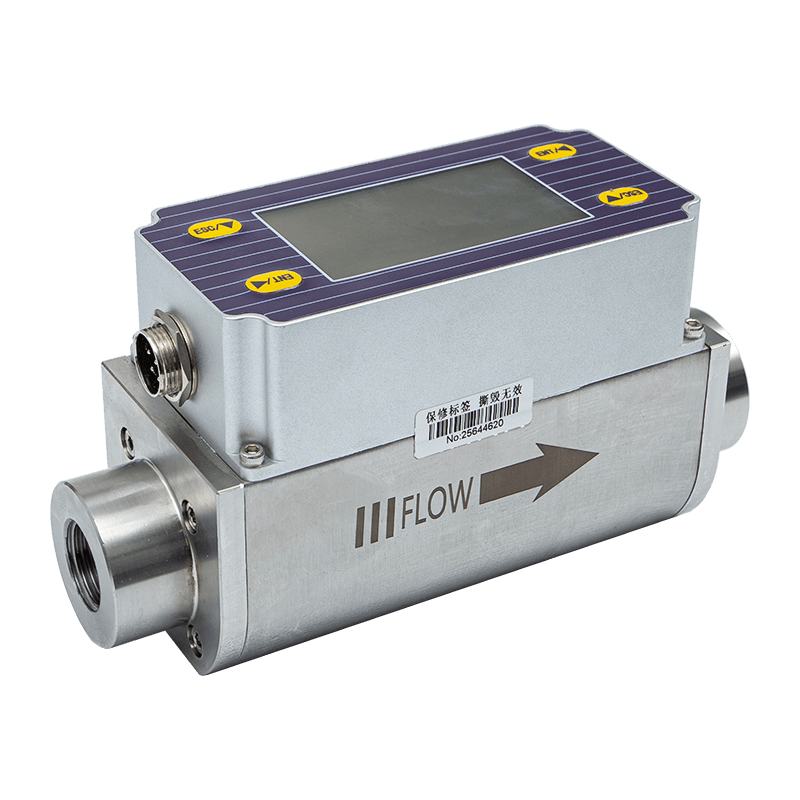

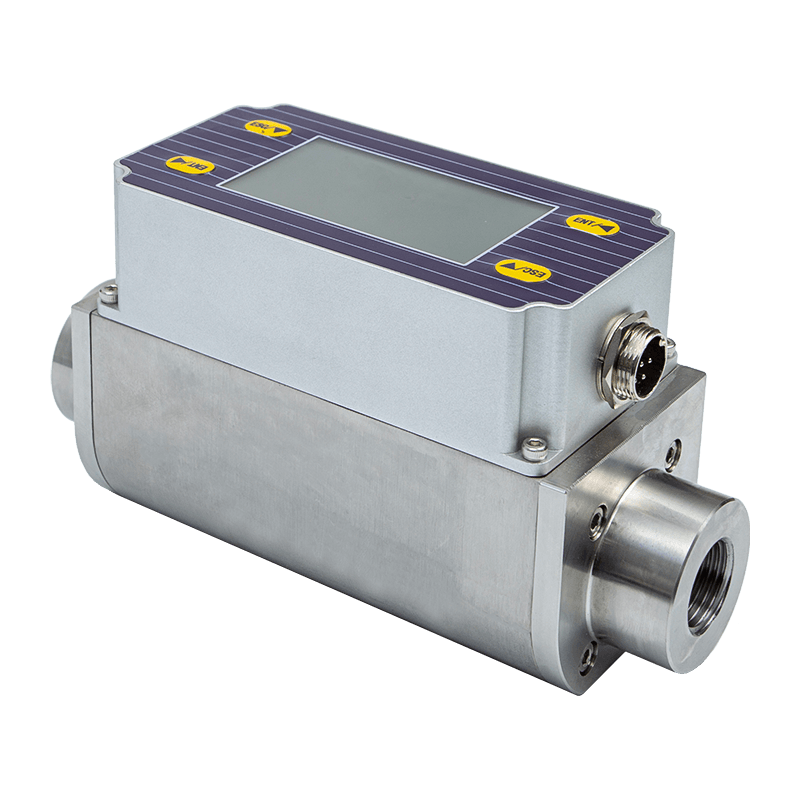

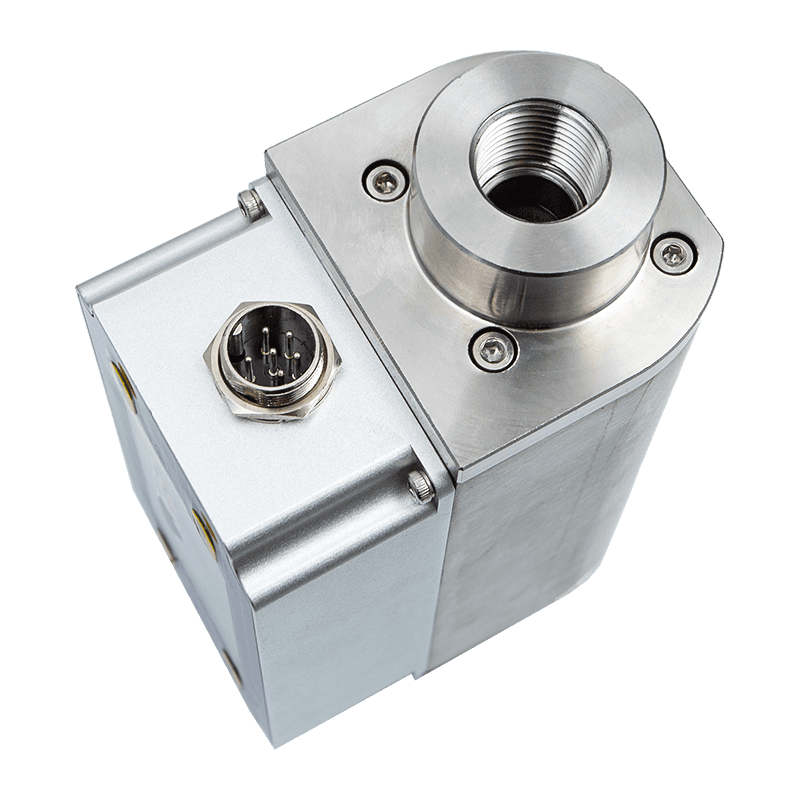

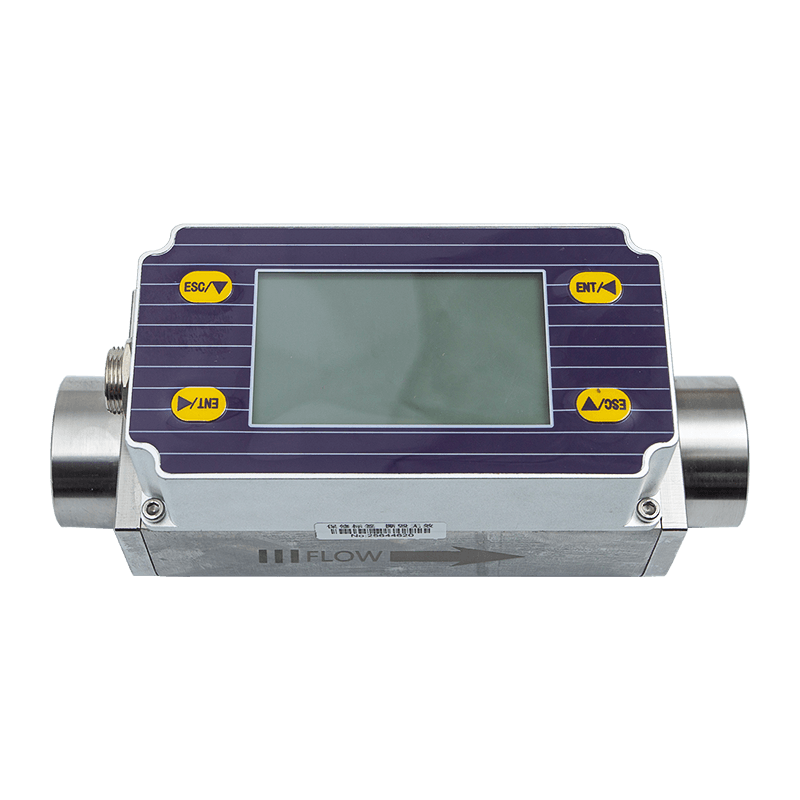

Принцип измерения
Тепловые массовые расходомеры газа сконструированы на основе принципа термодиффузии. Эти приборы используют метод постоянной разницы температур для точного измерения газов. Они обладают такими преимуществами, как небольшой размер, высокая степень оцифровки, простота установки и точность измерений.
Сенсорная секция состоит из двух платиновых резистивных датчиков температуры эталонного класса. Во время работы один датчик непрерывно измеряет температуру среды Т1; другой датчик самонагревается до температуры, превышающей температуру среды T2, и используется для измерения скорости потока жидкости и называется датчиком скорости. Температура ΔT = T2-T1, где T2 > T1. Когда жидкость протекает через него, молекулы газа сталкиваются с датчиком и уносят тепло от Т2, в результате чего температура Т2 падает. Чтобы поддерживать ΔT постоянным, ток питания Т2 должен быть увеличен. Более высокая скорость потока газа приводит к отводу большего количества тепла. Существует фиксированная функциональная связь между расходом газа и увеличением тепла; это принцип постоянной разницы температур.

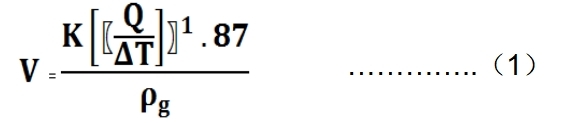

Среди них ρ g , удельный вес жидкости (относительно плотности)
V — Скорость потока
K — Коэффициент баланса
Q — Тепловая мощность (относительно удельной теплоемкости и структуры)
ΔT — Разница температур
Поскольку температура датчика всегда автоматически и постоянно примерно на 30 °C выше температуры среды (окружающей среды), тепловой расходомер газа в принципе не требует температурной компенсации.
Массовый расходомер теплового газа подходит для температур среды от -40 до 220 ℃.
(1) Удельный вес и плотность жидкости взаимосвязаны.
При этом ρ g — плотность среды в условиях эксплуатации (кг/м3)
ρn — Плотность среды при стандартных условиях (101,325 кПа, 20 ℃) (кг/м3)
P — Рабочее давление (кПа)
T — Рабочая температура (°C)
Из уравнений (1) и (2) определены функциональные зависимости между скоростью потока, рабочим давлением, плотностью газа и рабочей температурой.
Термостатический дифференциальный тепловой массовый расходомер не зависит ни от температуры, ни от давления. Это настоящий массовый расходомер прямого действия, избавляющий пользователей от необходимости корректировать давление и температуру.
Массовые расходомеры теплового газа обладают следующими техническими преимуществами:
● Настоящий массовый расходомер не требует компенсации температуры или давления для измерения расхода газа, что делает его удобным и точным. Он может получить массовый расход или стандартный объемный расход газа.
● Благодаря широкому диапазону измерений он может измерять скорость потока газа от 100 Нм/с до 0,5 Нм/с и использоваться для обнаружения утечек газа.
● Он обладает хорошей ударопрочностью и длительным сроком службы. Датчик не имеет движущихся частей или компонентов, чувствительных к давлению, поэтому вибрация не влияет на точность измерений.
● Установка и обслуживание просты. Установка и техническое обслуживание могут выполняться без остановки производства, если позволяют условия на месте. (Требуется специальная настройка)
● Цифровой дизайн. Общее измерение цифровой схемы обеспечивает точные измерения и удобство обслуживания.
● Используя связь RS-485, можно добиться автоматизации и интеграции производства.
