Особенности
● Использование чипа датчика расхода микроэлектромеханической системы (МЭМС), байпасного шунта и электромагнитного пропорционального клапана.
● Электромагнитные пропорциональные клапаны характеризуются длительным сроком службы и высокой чувствительностью.
● Стабильность нулевой точки датчика.
● Он имеет высокую точность и хорошую повторяемость в пределах своего диапазона измерений.
● Быстрое время отклика.
● Стандартный механический интерфейс, прост в установке.

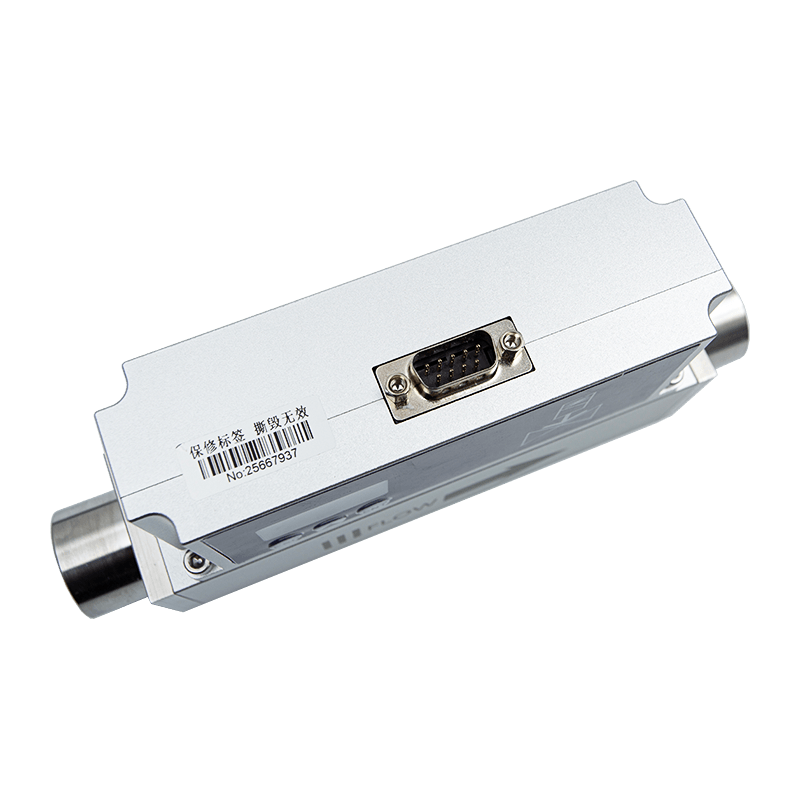

● Выход связи RS485, стандартный протокол MODBUS RTU.

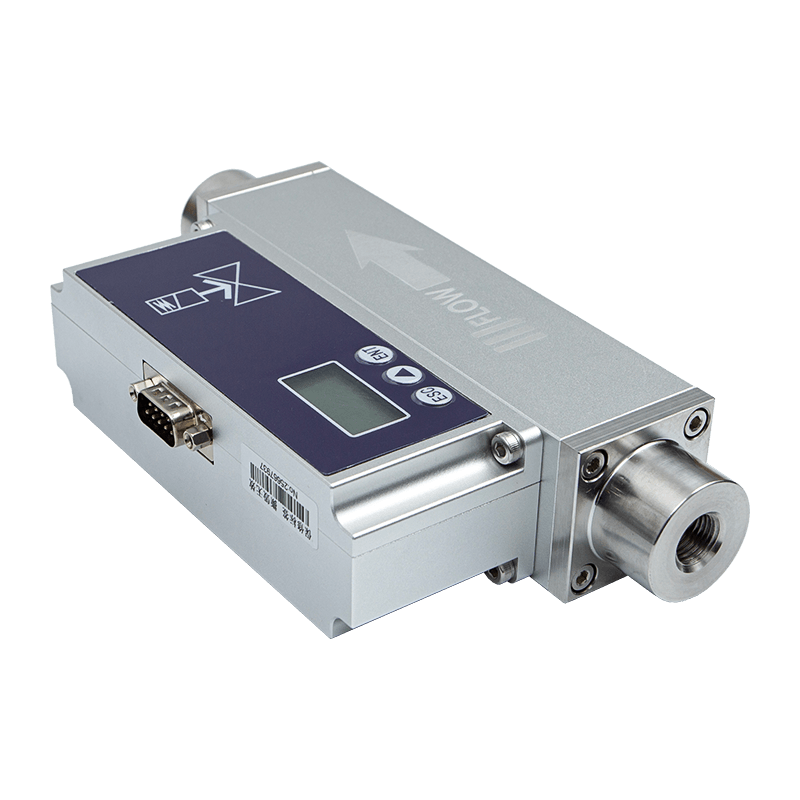

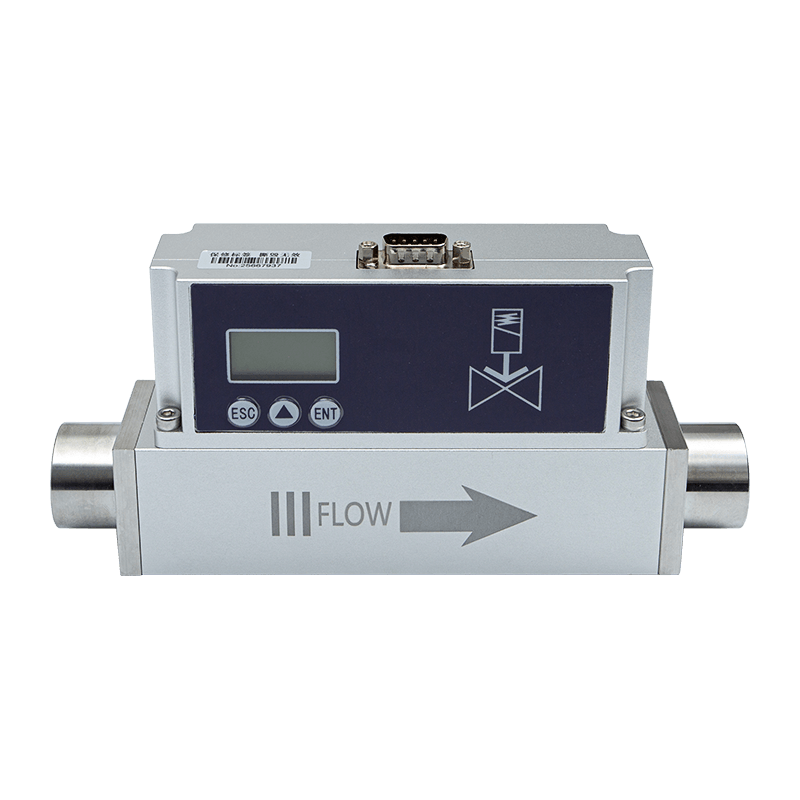

● На ЖК-дисплее отображаются мгновенные и совокупные значения расхода, что обеспечивает четкое и интуитивно понятное считывание. Скоростью потока можно управлять с помощью кнопок, а контролируемая скорость потока и скорость потока в реальном времени отображаются непосредственно на ЖК-экране.
● Стандартная конфигурация включает управление входом/выходом 4–20 мА.
● Настраиваемое управление входом/выходом 0–5 В или 0–10 В.
Введение продукта

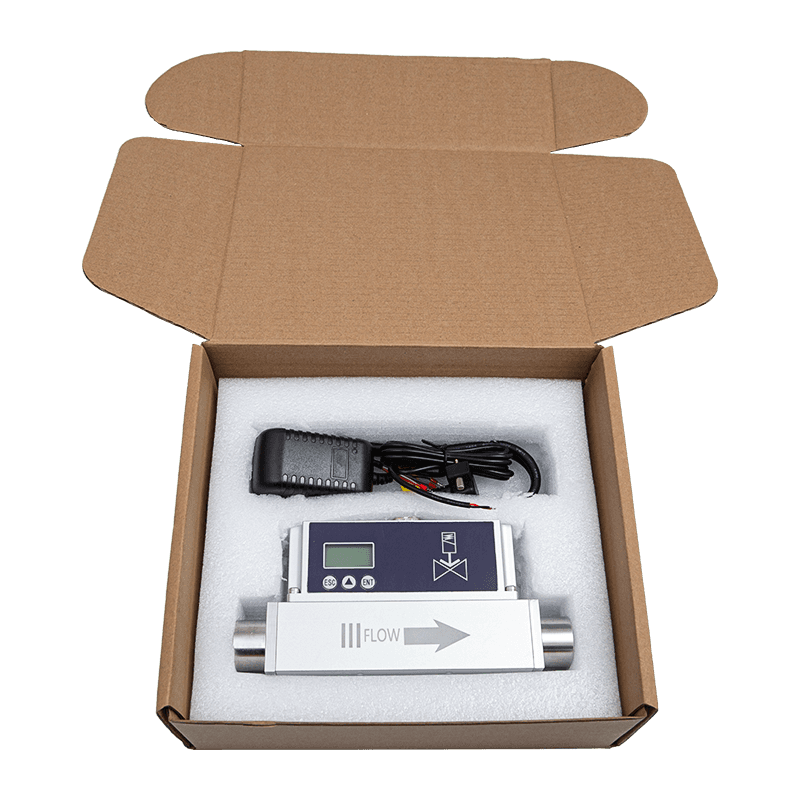

Массовый расходомер теплового газа с пропорциональным клапаном AI-FC представляет собой датчик расхода теплового газа с пропорциональным клапаном управления расходом, спроектированный и разработанный с использованием микросхемы измерения расхода усовершенствованной микроэлектромеханической системы (MEMS). Он сочетает в себе технологию цифровой обработки сигналов и алгоритмы управления потоком для достижения точного контроля и интеллектуальной обработки расхода различных газов.
Пропорциональные расходомеры с клапанным управлением характеризуются высокой точностью и сильными помехозащищенными возможностями. Байпасная жидкость в распределителе находится в состоянии ламинарного потока, что делает измерение и контроль более стабильными и точными, что делает ее пригодной для измерения и управления процессом различных чистых газов с малым расходом.
Технические параметры
| рабочий блок питания | 24 В постоянного тока/12 Вт |
| Точность (%) | Точность управления: ±1,0% SP, Точность измерения: 1% полной шкалы. |
| Соотношение диапазонов регулирования и измерения | 1:100 |
| Тип клапана | Нормально закрытый тип |
| Рабочая температура | -10~55℃ |
| влажность | <95% относительной влажности (без инея, без льда, без конденсата) |
| Характеристики потока | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) ОДМ (0-200, 300) ОДС |
| Диапазон рабочего давления | Измерение: 0-1,5 МПа Управление: 10SCCM-30SPLM Давление: 0,1-1,0МПа Давление 100 СПДМ: 0,1-0,65 МПа. 300SPLM Давление: 0,1-0,5 МПа |
| Типичное время реакции системы управления | Менее 1,5 секунды (T90) |
| Измерьте время отклика | <50 мс |
| Метод вывода | 4–20 мА (1–5 В), 0–5 В и 0–10 В можно настроить. |
| Методы связи | RS485 (протокол Modbus RS485) |
| Метод управления | Управление кнопками, Modbus, 4–20 мА (1–5 В), 0–5 В и 0–10 В можно настроить. |
| Механическое соединение | Внутренняя резьба G1/4, PT1/2; другие темы могут быть настроены. |
| Уровень защиты | IP40 |
были измерены при 25 ℃, 101,32 кПа и в сухом воздухе.
Другие особенности
| Выбираемые стандартные температурные условия | 0°, 20°, 25°, регулируется пользователем, по умолчанию 25°. |
| Выбираемый тип газа | Воздух, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Нормальная разница рабочего давления | 0,1-0,8 МПа, расход <= 30 SLM 0,1 МПа-0,6 МПа 30SLM <Спецификация расхода <= 100SLM 0,1–0,4 МПа 100SLM < Спецификация расхода < 300SLM |
| Необычная разница рабочего давления | Возможна индивидуальная консультация |
