Особенности
● Полностью изготовлен из нержавеющей стали 316L со степенью защиты IP68.
● Более чем в 2 раза превышает избыточное давление и до 5 раз превышает избыточное давление на расстоянии менее 5 метров.
● Конструкция защиты от помех и ударов молнии.
● Высокая точность, высокая стабильность и высокая надежность.
Области применения
● Нефтяная, химическая и энергетическая промышленность.
● Городское водоснабжение, гидрологическая разведка, геология.
● Такие отрасли, как обнаружение и контроль давления жидкости.
Обзор продукта

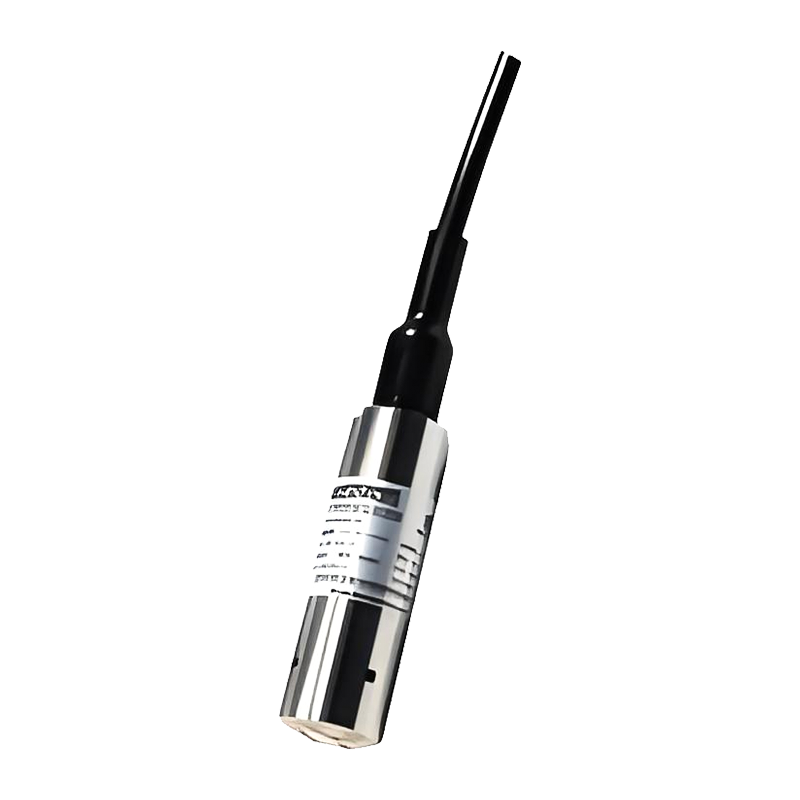

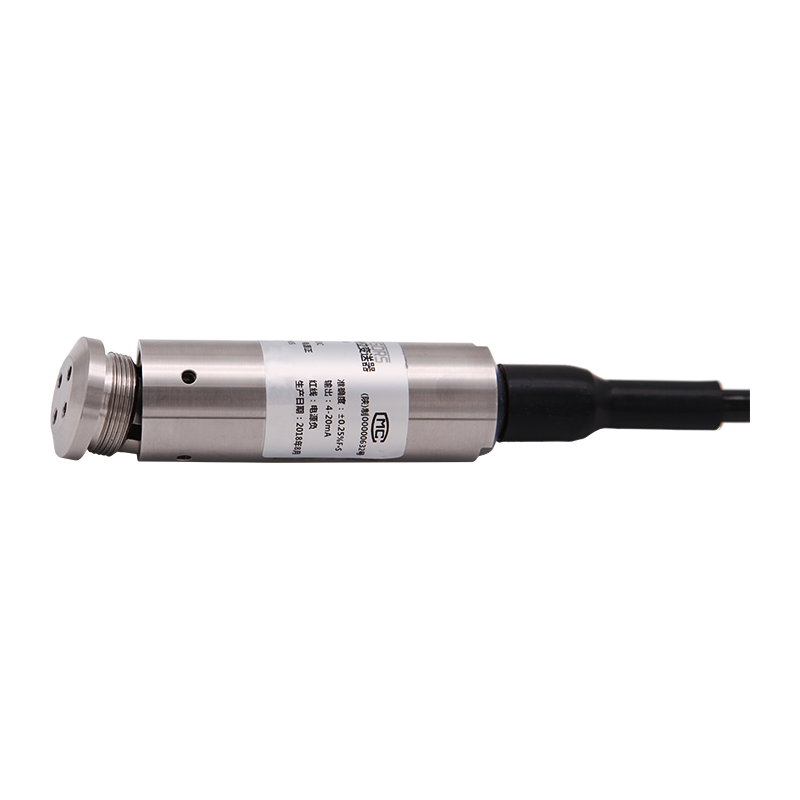

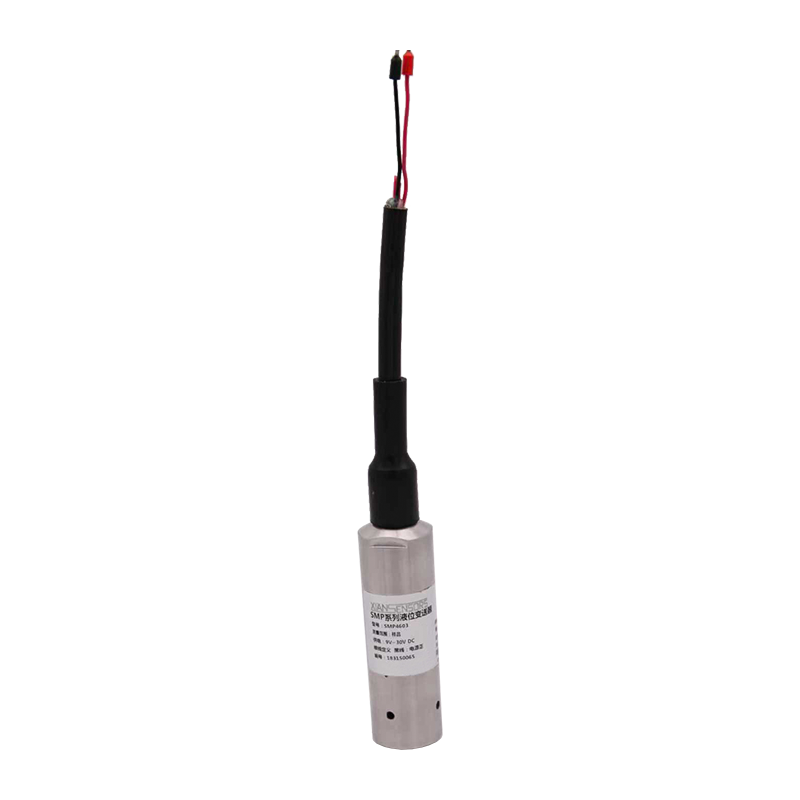

В погружном уровнемере общего назначения AI-LE в качестве измерительного элемента используется высокоэффективный датчик давления из диффузионного кремния. Он измеряет гидростатическое давление жидкости, которое пропорционально глубине жидкости, и преобразует его в стандартный выходной сигнал тока или напряжения через схему формирования сигнала для достижения точного измерения глубины жидкости.
Этот продукт подходит для измерения уровня жидкости в различных средах в нефтехимической, металлургической, энергетической, фармацевтической, системах водоснабжения и водоотведения и других отраслях промышленности.
Внешняя структура: (единица измерения: мм)
Технические параметры:
| Параметры давления |
| Диапазон | 0 мH2O～1 мH2O┅200 мH2O |
| Перегрузка | 2-кратное максимальное давление, 5-кратное избыточное давление для диапазонов, включая 5 мH2O. |
| Электрические параметры |
| Тип выхода | Текущий тип | Тип напряжения |
| Источник питания | 9~30В постоянного тока | 12~30В постоянного тока |
| Выходной сигнал | 4–20 мА постоянного тока (двухпроводная система) | 0/1В~5/10В постоянного тока (трехпроводная система) |
| Нагрузочный резистор | ≤（U-9）/0,02 Ом (двухпроводная система) | ≥10k (трехпроводная система) |
| Структурные параметры |
| Корпус | Нержавеющая сталь |
| Датчик | нержавеющая сталь 316L |
| Уплотнительное кольцо | Фторкаучук |
| Кабель | Специальный полиэтиленовый кабель ∅7,5 мм |
| Уровень защиты | IP68 |
| Условия окружающей среды |
| Медиа-пригодность | Различные жидкости, не вызывающие коррозию нержавеющей стали 316L и фторкаучука. |
| Компенсационная температура | -10℃~80℃ |
| Рабочая температура | -20℃~85℃ |
| Температура хранения | -40℃~125℃ |
| Показатели эффективности |
| Точность | ±0,25% полной шкалы (типичное значение) | ±0,5% полной шкалы (максимум) |
| Ошибка температуры нулевой точки | ±0,05% полной шкалы/℃ (≤5 мH2O) | ±0,02% полной шкалы/℃ (>5 мH2O) |
| Ошибка чувствительности | ±0,05% полной шкалы/℃ (≤5 мH2O) | ±0,05% полной шкалы/℃ (>5 мH2O) |
| Долгосрочная стабильность | ±0,3% полной шкалы/год (максимум) |
