Описание продукта и применение
Целевое применение: Этот контроллер специально разработан для автоматического управления дверцами станков.
Тип системы: Это бесщеточный контроллер постоянного тока, который использует полное ШИМ-управление с замкнутым контуром для управления движением двигателя.

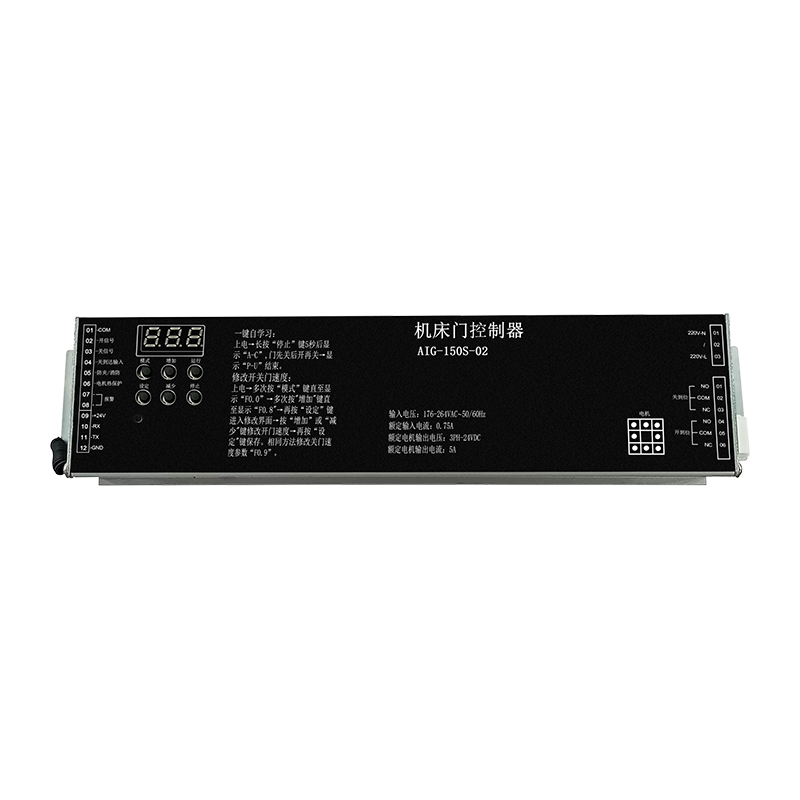

Физический профиль: Устройство компактное, его размеры составляют 261 x 64 x 41 мм (ДxШxВ).
Ключевые особенности
Отладка одной кнопкой: система включает упрощенную функцию самообучения «AC», которая автоматически измеряет ход двери и определяет начальный угол двигателя.
Комплексный интерфейс управления: цифровая клавиатура позволяет пользователям переключаться между режимами, отслеживать данные в реальном времени (скорость и ток) и изменять параметры функций.
Многоуровневые рабочие кривые:
Группы открытия (O) и закрытия ©: поддерживаются четыре различных уровня скорости (уровни 1–уровни 4) с настраиваемыми настройками ускорения, замедления, «рывка» (плавности) и расстояния амортизации.
Настраиваемый ввод-вывод:
Входы: поддержка внешних сигналов для команд открытия/закрытия, концевых выключателей и входов линии безопасности/пожарной связи.
Релейные выходы: Включает три реле, которые можно запрограммировать на 15 различных функций, например, сигнализацию о полном открытии/закрытии двери или индикацию неисправности контроллера.
Мониторинг в реальном времени (N параметров): отслеживает технические данные, включая напряжение шины постоянного тока, текущее положение энкодера, общее время работы и количество циклов двери (до миллионов циклов).
Преимущества и функции безопасности
Точность и надежность: использование экранированных кабелей энкодера и системы управления с обратной связью обеспечивают точное позиционирование двери и предотвращают «выход из-под контроля» двигателей во время работы.
Защиты безопасности:
Логика защиты от защемления: включает программируемые «мертвые зоны» и время обнаружения остановки для предотвращения травм или повреждения оборудования.
Защита окружающей среды и электрооборудования: включает защиту от наведенных грозовых перенапряжений и тепловую защиту двигателя (через DI6 или DI5).
Расширенная диагностика: контроллер сохраняет последние четыре неисправности (например, E-01 для сверхтока, E-02 для отказа энкодера), чтобы облегчить быстрый поиск неисправностей.
Стабильность: включает встроенную защиту от перенапряжения, понижения напряжения, остановки двигателя и обратного вращения.
Технические характеристики продукта
| Входное напряжение | 176–264 В переменного тока, 50/60 Гц |
| Управляемый бесщеточный двигатель или серводвигатель постоянного тока 24 В, максимальный выходной ток 7,5 А, максимальная выходная мощность 150 Вт. Выключатель питания 24 В |
| Оснащен функцией сети связи RS-485. |
| Входные сигналы | открытие, закрытие, защита от защемления/пожара, прибытие, защита двигателя от перегрева |
| Выходные сигналы реле | открытая позиция, закрытие позиции, ошибка |
| Применимый диапазон | дверцы станков, функциональные двери, специально изготовленные по индивидуальному заказу, и т. д. |
