Обзор продукта
Точки контроля температуры высоковольтного электрооборудования обычно располагаются в средах с высоким напряжением, сильными токами и сильными магнитными полями. Из-за жестких условий, таких как сильный электромагнитный шум, изоляция высокого напряжения и нехватка места, мониторинг температуры высоковольтного электрооборудования в режиме реального времени становится чрезвычайно затруднительным.
Независимо разработанная нашей компанией беспроводная система мониторинга температуры представляет собой систему измерения температуры в реальном времени, которая использует радиоволны для передачи сигнала. Эта система устанавливает датчик на измеряемом устройстве, и датчик подключается к принимающему хосту через беспроводную сеть. Эта система принципиально решает проблему онлайн-мониторинга рабочей температуры контактов высоковольтного оборудования в режиме реального времени.

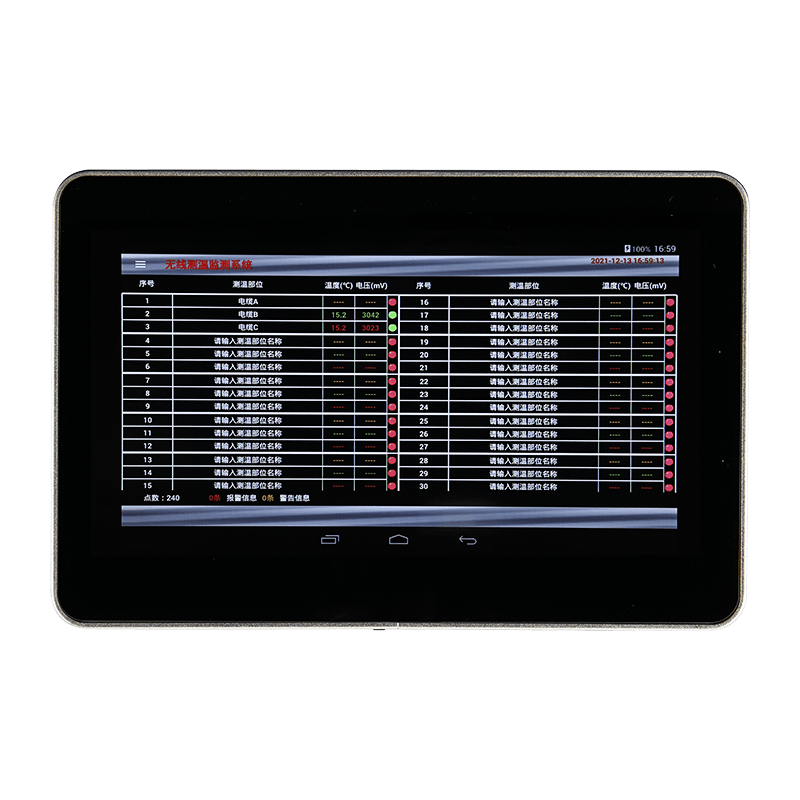

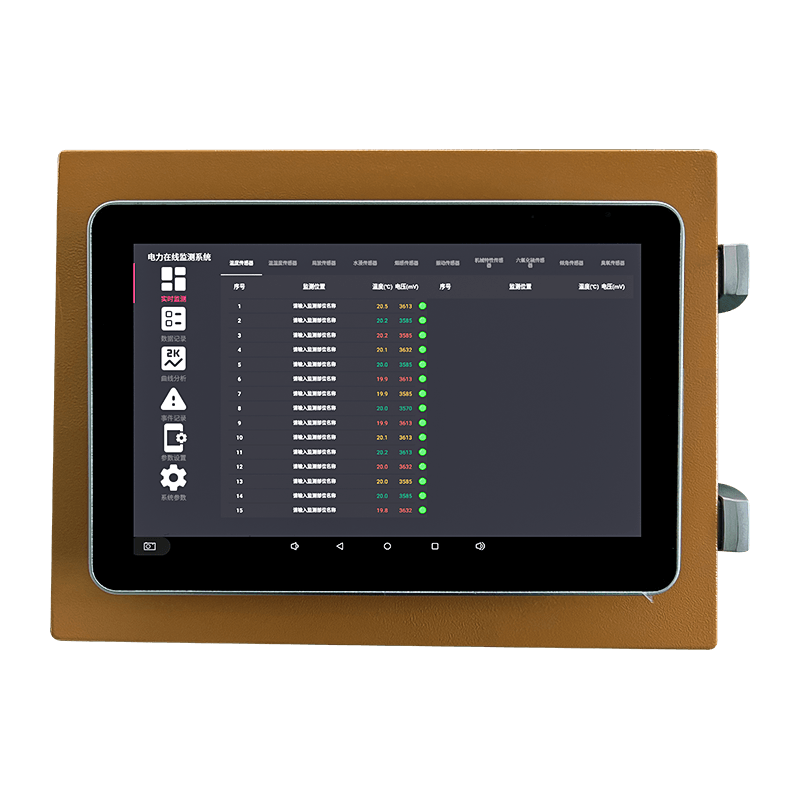

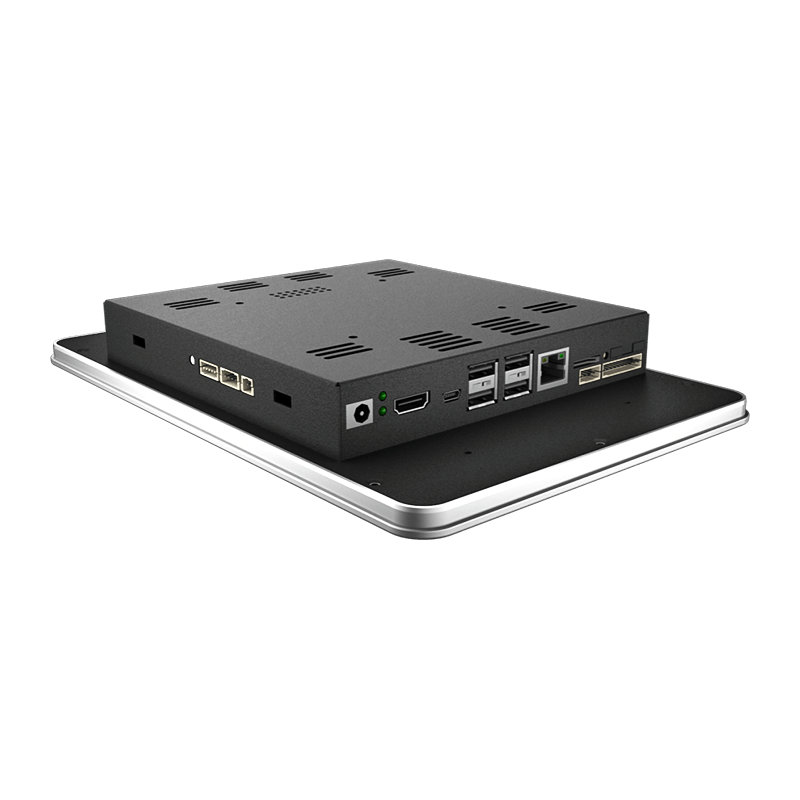

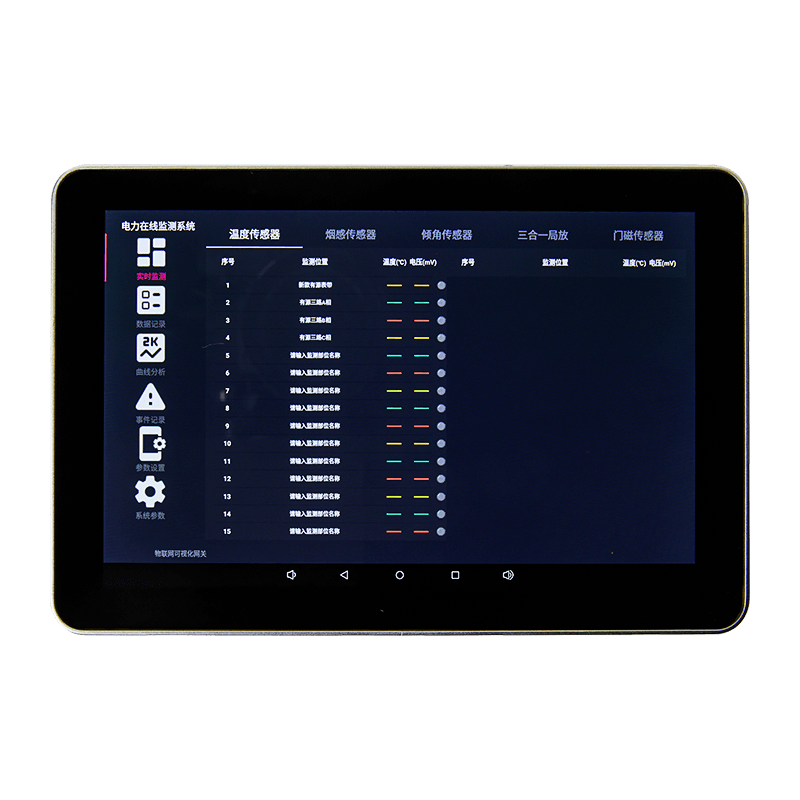

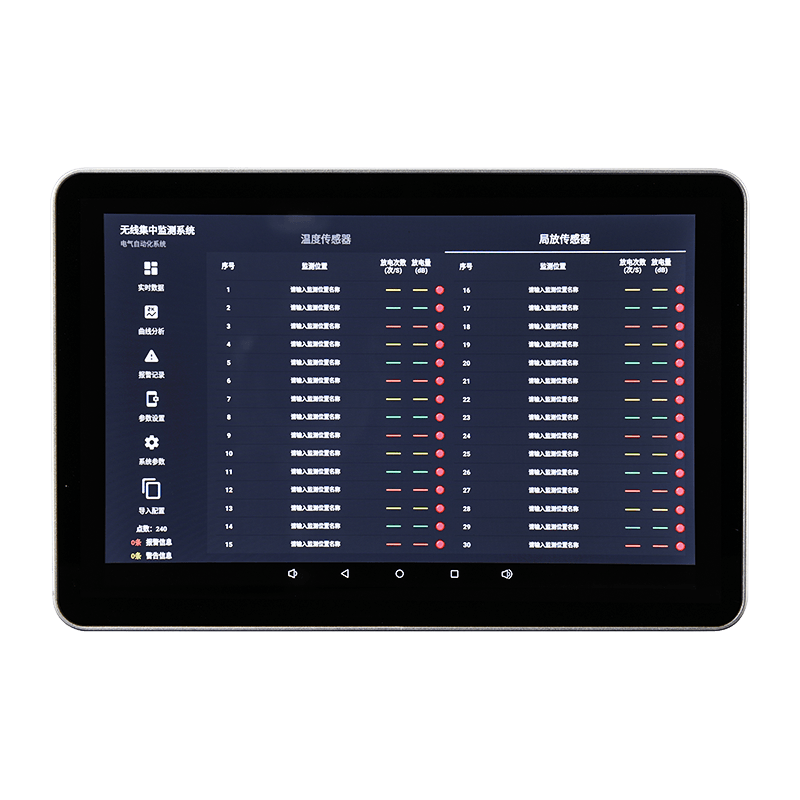

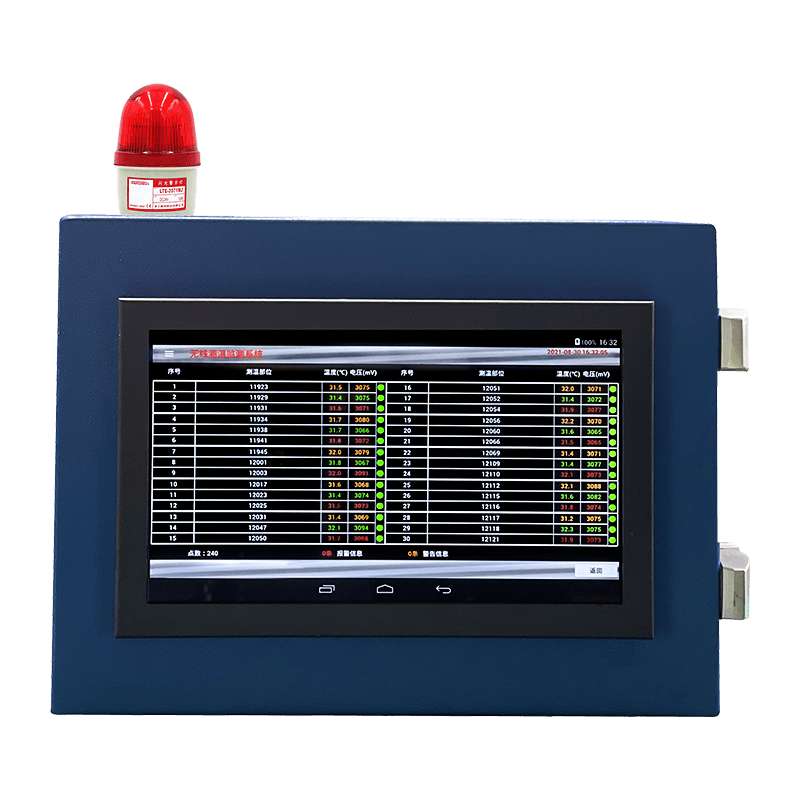

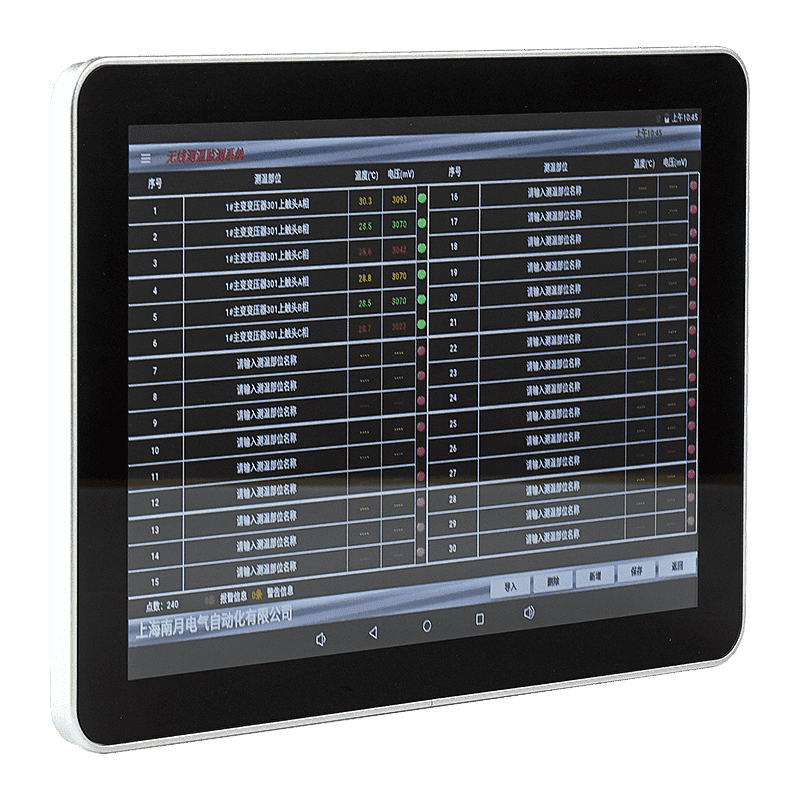

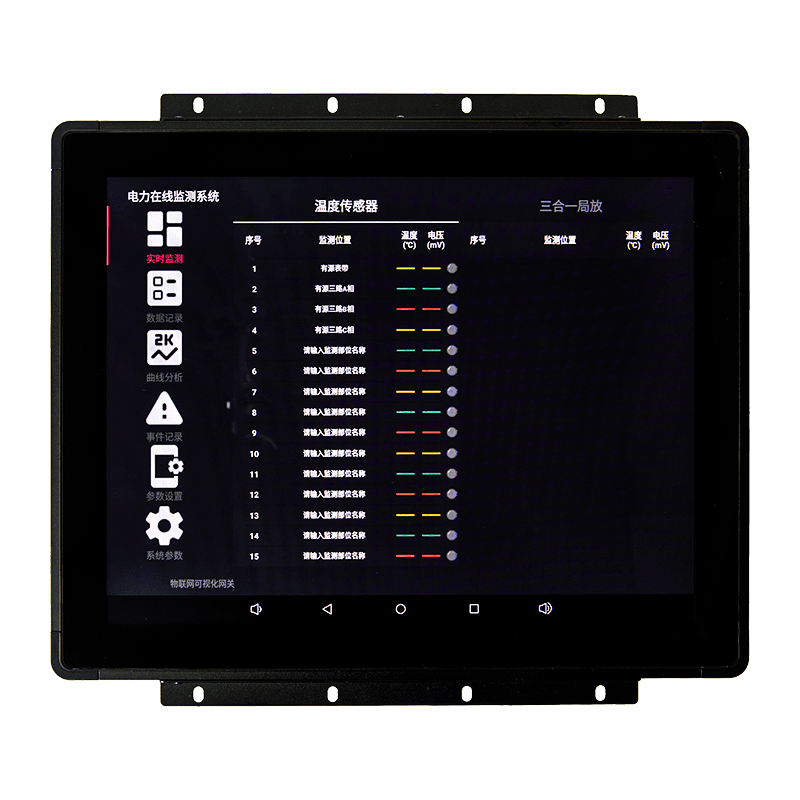

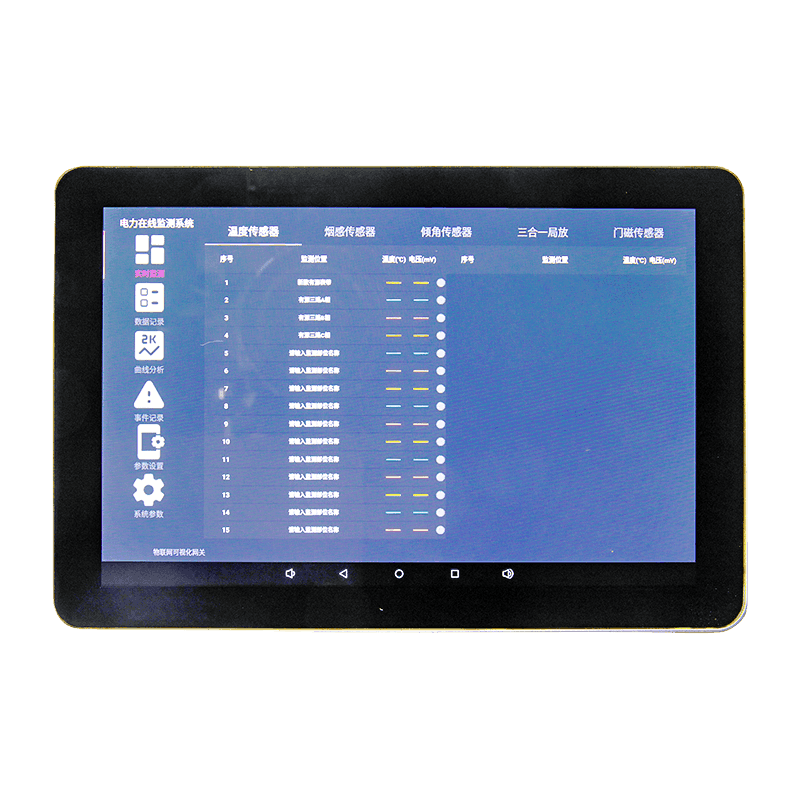

Хост беспроводного измерения температуры с сенсорным экраном KL-MT89MP представляет собой 10-дюймовый хост с сенсорным экраном промышленного класса, оснащенный стандартным интерфейсом связи, поддерживающий работу сети и способный получать данные от беспроводных датчиков температуры. Одновременно с помощью программного обеспечения хост-компьютера хост может записывать данные о рабочей температуре высоковольтного оборудования в режиме реального времени, обеспечивая упреждающее обслуживание высоковольтного оборудования на предмет тепловых сбоев и предоставляя исторические данные для ремонта высоковольтного оборудования.
Беспроводная система контроля температуры отличается чрезвычайно высокой надежностью и безопасностью. Датчик температуры использует беспроводную связь со сверхнизким энергопотреблением, передавая собранные данные о температуре на хост беспроводного мониторинга температуры через беспроводную сеть. Беспроводной датчик температуры устанавливается непосредственно в точке контроля температуры каждого высоковольтного электрического устройства, такого как промышленное производственное оборудование, мощные двигатели, высоковольтные выключатели, шинные соединения, наружные разъединители, трансформаторы и другие электрические контакты, подверженные воздействию высоких температур.
Введение в основные функции
| Основные функции | Введение в функцию |
| Основная функция | Получить данные | Получайте температуру и рабочее напряжение датчика, загружаемые беспроводным датчиком температуры. |
| Отображение данных | Полученные данные отображаются в цвете, что обеспечивает более интуитивно понятный просмотр. Подсветка регулируется и подходит для различных применений. |
| Дисплей часов | Отображаются часы реального времени, которые служат эталоном времени для регистрации событий. |
| Настройки параметров | Все параметры гибко настраиваются, просты в эксплуатации, данные не теряются даже при отключении питания. |
| Выход тревоги | При возникновении тревожного события сухой контакт реле выдает сигнал и издает звуковой сигнал. |
| Запись тревоги по температуре | Запишите температуру в месте измерения температуры, где произошел сигнал тревоги. |
| Управление паролями | Используется управление паролями; для установки параметров требуется пароль. Существует два типа паролей: пароль пользователя и системный пароль. Ввод системного пароля открывает доступ к более расширенным настройкам. |
Технические характеристики
| Технические параметры | Технические индикаторы |
| Параметры беспроводной связи | частота беспроводной связи | 2,4 ГГц/433 МГц/470–510 МГц |
| Управление количеством беспроводных датчиков | ≥240 |
| Параметры связи | Методы связи | Доступны RS485, Ethernet и оптоволоконная связь. Расстояние связи RS485 составляет ≤1200 м (без ретрансляторов). |
| Количество хостов в сети | ≤128 единиц |
| Протокол связи | Протокол Modbus |
| скорость передачи данных | Доступны скорости 1200, 2400, 4800 и 9600 бит/с. |
| Сигнализация по умолчанию параметр | Значение сигнала тревоги по температуре | Верхний предел: 90 ℃, нижний предел: -20 ℃. |
| Значение сигнала тревоги по температуре | Верхний предел: 60 ℃, нижний предел: -10 ℃. |
| значение напряжения сигнализации | 2700мВ |
| Параметры сухого контакта реле | 220 В переменного тока/5A Пассивный, нормально открытый (дополнительная функция) |
| Рабочее напряжение | AC220V |
| Общее энергопотребление | ≤5ВА |
| Рабочая температура | от -10℃ до 70℃ |
| Рабочая влажность | ≤90% относительной влажности, без конденсации, некоррозионный |
| высота | ≤2500 метров |
| Сопротивление изоляции | ≥100 МОм (температура 10–30 ℃, относительная влажность менее 80%) |
| Способ установки | Настенный монтаж, встраиваемый |
